今回は、連載「設計者CAEは普通の解析と何が違う？」の【番外編】として、米国カリフォルニア州ロサンゼルスで開催された「SOLIDWORKS WORLD 2018」のレポートをお届け！　筆者が見聞きしてきた“新しい設計アプローチ”の可能性について、設計者CAEを推進する立場から詳しく紹介します。

公開 2018年03月05日 09時00分

更新 2018年03月06日 13時16分

著者

土橋美博／飯沼ゲージ製作所

[TechFactory]

印刷する連載新着通知を受け取る

　現地時間2018年2月4～7日、米国カリフォルニア州ロサンゼルスで開催されたSOLIDWORKSユーザーの祭典「SOLIDWORKS WORLD 2018」（以下、SWW2018）に参加してきました。筆者は、これで6回目の参加となります。

　今回お届けする連載「設計者CAEは普通の解析と何が違う？」は【番外編】として、SWW2018で筆者が見聞きしてきた“新しい設計アプローチ”について紹介します。これらはCAE（解析）との関係も深く、設計者CAEを推進する皆さんにとっても、知っておくべきトピックスだと思います。

◎SOLIDWORKS WORLD 2018 レポート記事一覧：

&raquo SOLIDWORKSはデスクトップも意識しつつクラウド戦略を強化――新たな設計環境やPLMも登場

&raquo HPがフルカラー対応の3Dプリンタを投入、後処理などもオールインワンで

&raquo ホットロッド、超音速旅客機、ジェットボード、そしてハリウッド映画――「SOLIDWORKS」活用事例

&raquo ポルシェやVANSのノウハウが詰まった「URB-E」がラストワンマイルを埋める

&raquo SOLIDWORKSのCADデータをAR空間で、新アドイン「SOLIDWORKS Xtended Reality」

&raquo CAE視点で振り返る「SOLIDWORKS WORLD 2018」

⇒ 新着記事をチェックする

トポロジー最適化

　約1年前に開催されたSWW2017で「トポロジー最適化」に関する発表がありました。この時、SOLIDWORKSブランドの最高経営責任者（CEO）であるジャン・パオロ・バッシ（Gian Paolo Bassi）氏が予告した通り、SOLIDWORKSにおけるトポロジー最適化機能は2017年11月に提供開始された「SOLIDWORKS 2018」で利用可能となりました。具体的には、「SOLIDWORKS Simulation Professional」「SOLIDWORKS Simulation Premium」のサブスクリプションユーザーを対象に、トポロジー最適化機能が提供されました。筆者は正式リリース前に行われる、ユーザーを対象としたβプログラムに参加し、SOLIDWORKSにおけるトポロジー最適化の評価を行ってきました。

　SOLIDWORKS Simulationにおけるトポロジー最適化機能「トポロジースタディ」は、応力解析結果に基づき強度を確保した上で、質量削減を絶対値設定、相対値設定（％）で行い、軽量化された設計案（形状）を求めることができます。

　それではトポロジースタディの例を示します。図1のモデルはAlloy Steel（合金鋼）製で、取り付けネジ位置を完全拘束し、ボス面に100psiの圧力を設定して、質量削減30％で最適な形状を求めることにします。

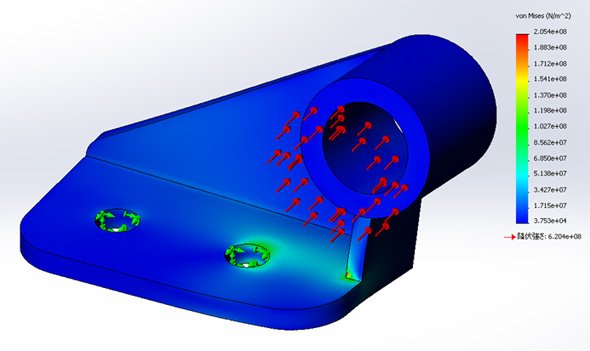

図1　SOLIDWORKS Simulationによる構造解析（応力表示）筆者解析結果

　トポロジースタディで解析結果を求めるには、ゴールの設定が必要です。このゴールには、“最適な剛性対重量比”“指定した頂点の最大変位を最小化する”“変位制約で質量を最小化する”という3種類の選択肢があります。

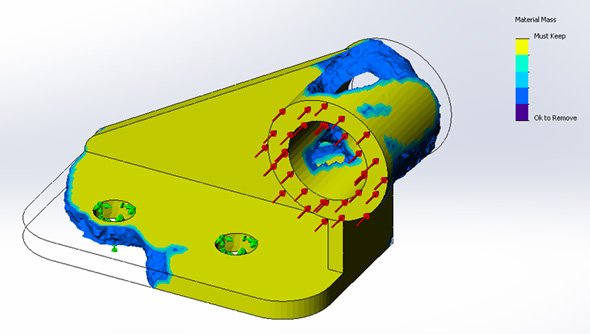

図2　SOLIDWORKS Simulationの「トポロジースタディ」による解析結果（ゴール：最適な剛性対重量比）筆者解析結果

図3、図4　「SOLIDWORKS Simulation」のトポロジースタディの結果をソリッドボディーとしてスムーズ化されたメッシュをエクスポート筆者解析結果

　実際に結果（図2～4）を見てみると、負荷のかからない部分が削除されており、有機的な形状になっていることが分かります。ただ、ここで得られた結果を即座に“設計案”として採用できるかというと、少々厳しい言い方をすれば「まだまだ」という印象です。

　一方、SOLIDWORKSのパートナー企業からもトポロジー最適化に関する提案がありました。SWW2018では、前回に引き続き日本から構造計画研究所が出展。ブースも盛況で、SOLIDWORKSのアドインでトポロジー最適化／形状最適化を行う構造最適化ソフトウェア「HiramekiWorks」と、粉体解析ソフトウェア「iGRAF」の展示デモを行っていました。この分野でも日本企業が頑張っています。以下、HiramekiWorksの形状最適化にフォーカスして紹介します（図5）。

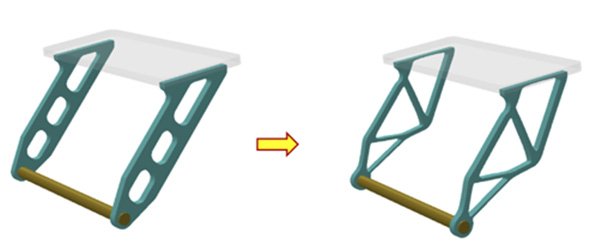

図5　解析事例吊り（つり）手の軽量化（出典：構造計画研究所）

　図5は、剛性維持、最大ミーゼス（Mises）応力維持で、体積を44％削減したものになります。既に穴の開いた形状に対し、形状最適化を実行することで、設計案として採用しやすい、表面形状が滑らかかつ軽量化された形状を得ることができます。

　SOLIDWORKS Simulationのトポロジースタディについては、その特性を詳しく理解し、評価する必要があるでしょう。筆者の経験では、対象構造に対してトポロジースタディを実行しても、結果が対称構造にならないことが何度かありました。SOLIDWORKSが標準で提供するもの、あるいはパートナー企業がアドインとして提供するもの、いずれにせよトポロジー最適化を実業務で活用するには、どのような特性があるのかをしっかりと学んでおく必要がありそうです。

　なおSWW2018では、次期バージョンの「SOLIDWORKS 2019」で実装予定の新機能の“チラ見せ”こと、スニークプレビューがありました。トポロジースタディに関しては、これまで拘束条件として応力のみ設定できましたが、新バージョンでは安全率と固有値が追加されるようです。2018年夏ごろにはβ評価が開始されると思われますので、今から楽しみです。トポロジー最適化のさらなる進化と解析業務での実用化に期待しています！

&raquo 設計・解析者が期待するクラウド型CAEの導入メリット

&raquo IoT時代、CAEはさらに大きな役割が期待される

&raquo CFDシステムにブレードサーバ96台を追加導入、船体全体の解析を2週間から2日に

&raquo ジェネレーティブデザインの真打、「形状合成」が設計の常識を覆す

次ページへジェネレーティブデザイン
