ワークフロー図作成のポイント

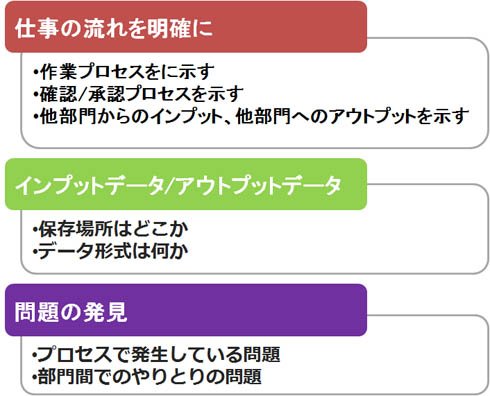

　それでは、ワークフロー図作成のポイントを示します（図2）。

図2　ワークフロー図作成のポイント

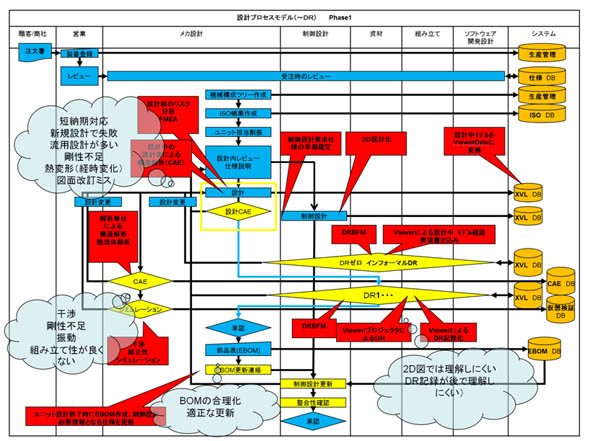

　そして、以下が設計部門での受注からDR（デザインレビュー）までのワークフロー図の一例です（図3）。

図3　設計部門での受注からDR（デザインレビュー）までのワークフロー図　※クリックで拡大

　水色の部分は従来行っているプロセス、雲形の部分は問題と課題、黄色の部分は問題解決のために必要だと考えられる追加プロセス、赤色の吹き出し部分はその課題解決のための施策案、オレンジ色の部分はデータ収納場所を示しています。

　この図3から、

流用設計が多い
新規設計の場合、設計品質問題を起こすことが多い
流用設計における部品の改訂ミスが多い
短納期対応を迫られている
設計の更新情報が部内に正しく伝わらないことがある
デザインレビューの精度が低い
デザインレビューの履歴化がうまくいっていない

といった特徴が挙げられます。このように、ワークフローを社内の営業活動から仕掛案件対応、受注、詳細設計、出図、加工、受け入れ、組み立て、調整、検収、出荷、メンテナンスとつなげることで全容を見ることができます。

　また、ワークフロー図には記載しませんが、設計部門と他部門との間の問題として、

デザインレビューの段階で、初めて図面を見ても問題が分からない
改訂された図面情報、部品表情報が伝わってこない
2D図面では組めない
ソフトウェアを設計する際のメカ設計情報、制御に関する機器の情報が十分ではない
帳票に利用する図面の活用方法が面倒

といった問題も挙げられます。

次ページへ解決施策を設計部門、そして全社に展開するには
