東陽テクニカ／General Test Systems

既存のEMC試験設備を拡張し、自動車用OTA試験の実施を可能にするソリューション

東陽テクニカは、General Test Systems（GTS）と日本における総代理店契約を締結。第1弾として「世界初」をうたう「自動車向け総合電磁環境測定ソリューション」の販売を2018年10月1日から開始した。

公開 2018年10月26日 07時00分

[TechFactory]

印刷する連載新着通知を受け取る

　東陽テクニカは2018年10月16日、General Test Systems（以下、GTS）と日本における総代理店契約を締結し、第1弾として「世界初」（同社）をうたう「自動車向け総合電磁環境測定ソリューション」の販売を、同年10月1日から開始したことを発表した。

　同社は、自動運転車の開発が進む自動車産業に向けて、新たな自動車用OTA（Over The Air）試験ソリューションを提案するという。

◎「自動車産業」関連記事～動向、事例、先進技術、課題～など

&raquo 自動車産業、変革の時代をどう生きる？　未来への処方箋

&raquo 自動運転車の実現に必要な「10の協調」

&raquo トヨタも取り組む次世代モビリティ戦略の一手、「MaaS」とは何か？

&raquo 【徹底解説】つながるクルマ「コネクテッドカー」のセキュリティ課題と対策

&raquo 2025年、国内コネクテッドカー関連市場は2兆円規模に成長

⇒ 新着記事をチェックする

既存設備をアップグレードするだけでEMC試験とOTA試験の実施が可能に

　同ソリューションは、既存の自動車向けEMC（Electro Magnetic Compatibility：電磁両立性）試験用大型暗室に、GTS独自のハードウェア（測定アンテナや吸収体など）とソフトウェアを追加するだけで、EMC試験に加え、3GPPが認可したGTS独自のRTS（Radiated Two Stage）法によるMIMO（Multiple Input and Multiple Output） OTA試験を含む、自動車向けOTA試験の実施を可能にするものである。

　特許取得のアルゴリズムにより、計測時間を大幅に短縮し、自動車のような大型被試験体の3D MIMO計測も高精度に実施できる。

　同ソリューションを活用することで、新規施設の建設による多額な設備投資や広い土地が不要となり、建設期間と手間の削減に寄与するという。

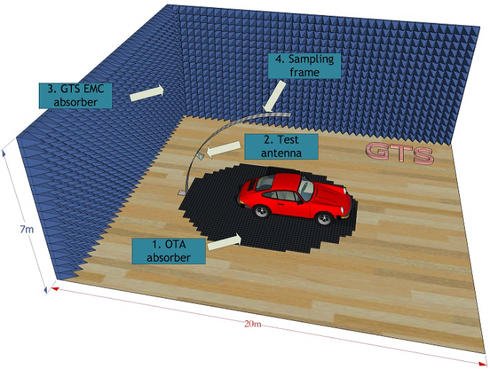

自動車向け総合電磁環境測定ソリューションのイメージ図　出典：東陽テクニカ

　以下、自動車向け総合電磁環境測定ソリューションの特長を示す。

既存EMC試験設備を活用し、OTA試験も可能な試験システムに改造
測定項目：EMC測定、OTA測定（SISO、MIMO、5G、フェーズドアレーアンテナ、車両ミリ波レーダー）
小型プローブアンテナ：
　プローブアンテナ周波数範囲：400MHz～6GHz、18～80GHz
EMC（30MHz～18GHz）、4G（600MHz～6GHz）、5Gとミリ波（18～90GHz）の全帯域をカバーする発泡ポリプロピレン（EPP）吸収体
SISO高速試験
自動車用3D MIMOスループットの高速および高精度試験
ニアフィールド・ファーフィールド変換
DUTオフセット補正アルゴリズム

　東陽テクニカは、40年以上にわたるEMC試験分野での経験を生かし、EMC試験用大型電波暗室を保有し、今後自動車OTA試験が必要となる顧客に、両試験ニーズを満たす同ソリューションを提案することで、今後の自動車開発に寄与すると同時に、既存EMC試験設備の費用対効果を向上させることによって、顧客の業績向上に貢献するという。
