デンソーも導入、カシオの2.5Dプリンタ「Mofrel」がモノづくりを革新する理由（1/3 ページ）

初期段階のデザイン試作において、金型製作にかかる時間やコストの負担は大きく、頭を抱えている現場も多い。こうした負担は制約となって設計者やデザイナーに重くのしかかり、イノベーティブなモノづくりに限界をもたらしてしまう。そのような状況を打破し、デザイン試作に革新をもたらすのがカシオ計算機の2.5Dプリントシステム「Mofrel（モフレル）」だ。

公開 2018年05月22日 09時01分

更新 2018年05月25日 11時16分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

設計者やデザイナーを“制約”から解放する2.5Dプリントシステム

　スピーディーなモノづくりが要求される昨今、試作工程の効率化に頭を抱えている現場も多いことだろう。例えば、意匠面の触感や質感の確認を含むデザイン試作の場合、シボ加工などを施した金型を起こす必要があり、多くの時間とコストがかかる。それは初期段階のデザイン試作でも同様で、限られた製品開発期間やコストといった制約のある中、設計者やデザイナーはどこかで見切りを付けてデザインを決定する必要がある。

　もしも、こうした制約を取り払うことができたら――。設計者やデザイナーは、理想を追求したデザイン、これまでになかった新しい表現の実現にチャレンジできるに違いない。　

　そうした環境をもたらす可能性を秘めているのが、カシオ計算機が開発した2.5Dプリントシステム「Mofrel（モフレル）」だ。

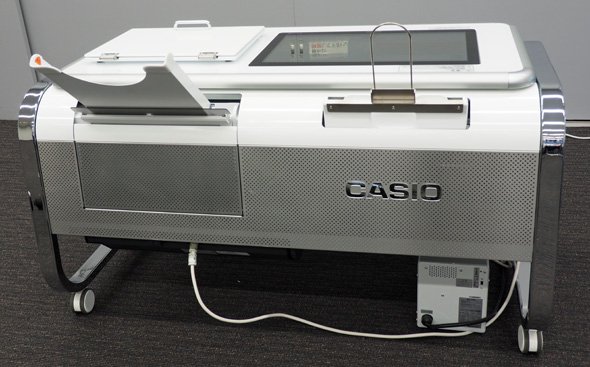

カシオ計算機が開発した2.5Dプリントシステム「Mofrel（モフレル）」

　カシオ計算機というと「G-SHOCK」や「OCEANUS」に代表される腕時計や電卓、電子辞書など、コンシューマー向け製品を中心に展開しているイメージだが、B2B向けの製品開発も手掛けている。Mofrelもそうした製品の1つ。これまで、製造業やモノづくり関連の展示会などでお披露目されてきたMofrelだが、製品として正式販売を開始したのは2018年2月。そしてつい先日、デンソーがMofrelの導入を決め、製品開発の試作や要素技術開発に活用する予定だと報じられた。

　“2.5Dプリント”をうたうMofrelとはどのようなシステムなのか。カシオ計算機八王子技術センター 2.5D事業部技術開発部第一開発室リーダーの堀内雄史氏と、同じく2.5D事業部設計・技術室リーダーの岩本健士氏に、Mofrelの特長やその可能性について聞いた。

カシオ計算機八王子技術センター 2.5D事業部技術開発部第一開発室リーダーの堀内雄史氏（左）と、同じく2.5D事業部設計・技術室リーダーの岩本健士氏（右）

&raquo あらゆる試作ニーズに応える新しい3Dプリンタを投入――設計から造形までがよりシームレスに

&raquo 競争力アップにつながる短納期オンライン試作を実現するのは「ICT」と「人」だった

&raquo 需要増加に伴いオンライン試作の製造能力／サービスを拡充、3Dプリンティングサービスの国内展開も

&raquo 水彩スケッチツールの製造にオンデマンド射出成形サービスを活用

⇒ 新着記事をチェックする

2.5Dプリントシステム「Mofrel」とは？

　開発者インタビューに入る前に、Mofrelについて簡単に紹介しておこう。Mofrelは、繊細な凹凸を表現できる新素材「デジタルシート」と、2.5Dプリンタ「Mofrel（DA-1000TD）」によって、さまざまなデザイン、素材感、加工を実現する2.5Dプリントシステムだ。DA-1000TDの本体価格（税別）は500万円で、専用アプリケーションが含まれる（デジタルシートなどは別途購入）。ちなみに、Mofrel（モフレル）の名称は「～に“も触れる”」から来ているという

　独自開発のデジタルシートは複数の層からなり、上からマイクロフィルム、インクジェット層、バンプ層（マイクロパウダー層）、基材層で構成されている。多層にわたるバンプ層には、熱により膨張するマイクロパウダーが塗布されており、これがシート表面に隆起を作り出す。インクなどを吹き付けて積層するのではなく、シートそのものに凹凸を生み出す仕掛けが組み込まれている点は非常にユニークだ。

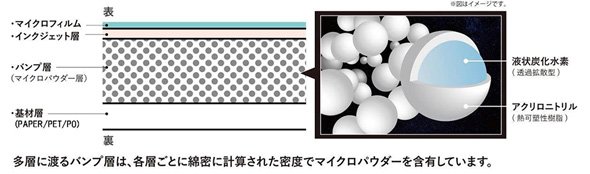

デジタルシートの構造（出典：カシオ計算機）

　具体的には、最上層のマイクロフィルム表面にデザインパターンを黒色のカーボンで印刷し、そこに電磁波を当ててカーボン分子の発熱を促し、マイクロパウダーを膨張させることで凹凸（＝バンプ）を形成する。その際、カーボンの量、つまり黒色の濃さによりバンプの制御を行っている（黒色が濃いほど隆起する）。バンプを形成したらマイクロフィルムをはがしてカーボン印刷を取り除き、真っ白なインクジェット層の表面にカラー印刷（最大1600万色）を施す。これにより、凹凸や色彩を細やかに再現したデジタルシートが完成する。

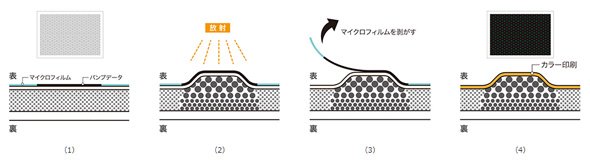

印刷の手順（出典：カシオ計算機）

　これら一連の工程に、2.5DプリンタであるDA-1000TDが用いられ、装置に搭載されているタッチパネルディスプレイのガイダンスに従って操作するだけで、誰でも簡単に出力が行える。

（左）デジタルシートにカーボン印刷をした状態／（中央）バンプの形成後、表面のマイクロフィルムをはがしてカラー印刷へ／（右）完成したデジタルシート

次ページへ従来のデザイン試作の課題を解決する「Mofrel」の優位性
