ユーザーレポート
SOLIDWORKS World 2019で見たシミュレーション最新動向（2/2 ページ）
Solving Complex Structural Simulation Problems with SOLIDWORKS and SIMULIA
Solving Complex Structural Simulation Problems with SOLIDWORKS and SIMULIA（ブレークアウトセッション）

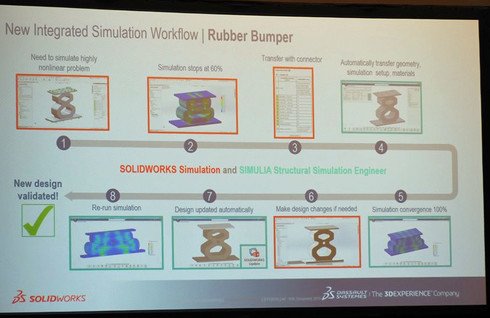

SOLIDWORKS-SSEの連携
- SSEは、Abaqusソルバーを使用
- 非線形応力解析といった複雑な構造解析が可能
- SOLIDWORKSとSOLIDWORKS Simulationとの連携が可能
これまでのSOLIDWORKS Simulationでは接触定義が多いことにより、解析計算が途中で止まることもあった。これに対し、SOLIDWORKSとSSEの連携では、SOLIDWORKS SimulationからSSEに解析設定を受け渡し、その解析計算をSSEで行い、その解析結果を基にSOLIDWORKSでモデルを変更した後、SSE上のモデルを更新することで、さらにSSE上で解析を行うことができる。

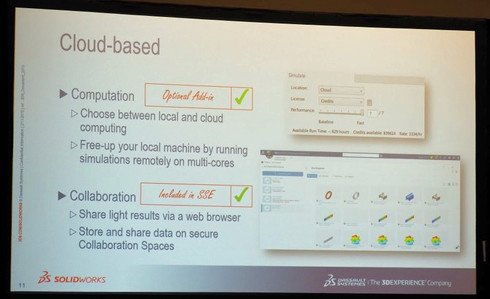

SSEはクラウドベース
- 解析計算のクラウドコンピューティングはオプション
- 結果はセキュアなクラウド上で共有可能

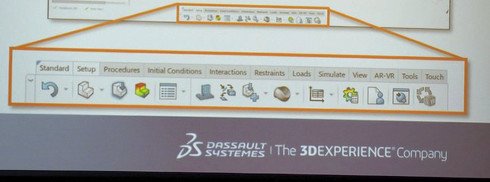

アイコンの説明
- SSEの設定にアクセスするアイコンイメージはSOLIDWORKS Simulationに近い
北米では、既にSSEを使用したユーザーがおり、評価を得ている。ブレークアウトセッションでは、それらユーザーの非線形解析の事例が発表され、既に実用レベルにあることが示された。
パートナーパビリオン（展示会場）
このSSEに関してもう少し詳しく知りたいと思い、パートナーパビリオンの会場へ足を運んだ。

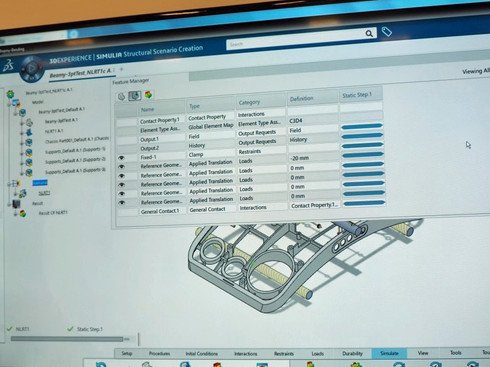

SIMULIA Structural Scenario Creation

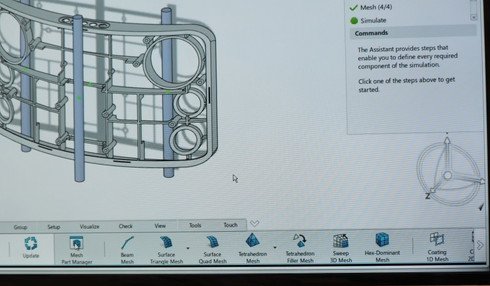

SIMULIA Structural Scenario Creationメッシュ選択アイコン
ここで見たものは、「3DEXPERIENCEプラットフォームの構造解析」であるが、SOLIDWORKS Simulationに似た画面であった。
最先端の研究開発領域は？
また、2日目のゼネラルセッションでは、3DEXPERIENCEプラットフォームでのジェネレーティブデザインとその解析手法が取り上げられた。

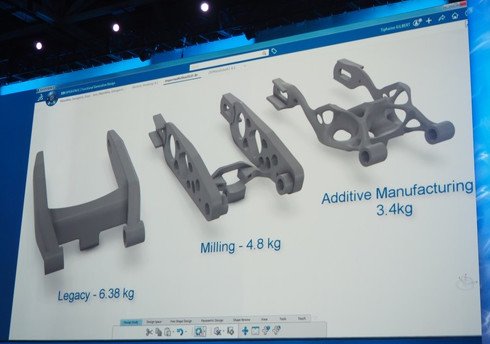

ジェネレーティブデザイン

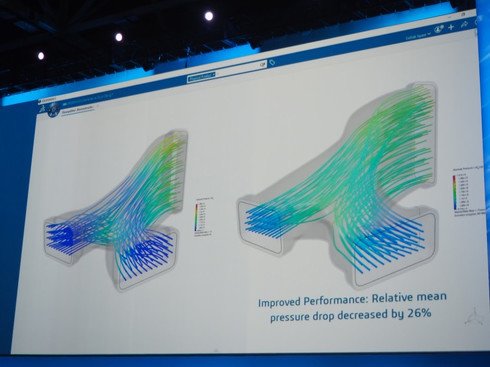

ジェネレーティブデザイン前後における流体解析比較
3DEXPERIENCEプラットフォームとSimulation
3DEXPERIENCEプラットフォーム上でのSimulation運用が明らかとなった3DEXPERIENCE.WORKS戦略。単なるクラウド上での運用というだけではなく、既存ユーザーがデスクトップ（SOLIDWORKS）から気軽に利用、連携できることが示された。
SOLIDWORKS SimulationとハイエンドCAEとの連携は、その性能を下げるものではなく、高度な解析を簡単に行っていける可能性を強く感じるものであった。メッシュレスCAEとは異なるタイプではあるが、設計作業を主体においた設計者CAEが高精度化し、短時間化するというコンセプトは、まさに“設計者CAEの進化”といえるのではないだろうか。引き続き関連情報をウォッチしていきたい。
