Design to Manufacture

設計・製造プロセスにおける情報伝達性を最大限に高める「SOLIDWORKS 2019」（1/3 ページ）

ソリッドワークス・ジャパンは2018年11月1日から販売開始する「SOLIDWORKS 2019」に関する記者説明会を開催。“Design to Manufacture”をテーマに、250項目以上の機能強化が行われた新バージョンの注目機能を「パフォーマンス」「機能の深化」「ポートフォリオの活用」「イノベーション」の4つの視点で紹介した。

公開 2018年10月26日 09時01分

更新 2018年10月26日 15時41分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

“Design to Manufacture”を実現する「SOLIDWORKS 2019」

　ソリッドワークス・ジャパンは2018年10月22日、3次元設計開発ソリューション「SOLIDWORKS」の最新バージョン「SOLIDWORKS 2019」に関する記者説明会を開催。注目の新機能について、同社マーケティング部田口博之氏が解説した。

　同年11月1日から販売開始するSOLIDWORKS 2019は「Design to Manufacture」をテーマに、250項目以上の機能強化が行われ、モノづくり全体にわたるプロセスと情報伝達性を支える多数の機能追加および改良が行われた。

ソリッドワークス・ジャパンマーケティング部田口博之氏

　このDesign to Manufactureというテーマには、設計から製造に至る全フェーズで生成される情報をシームレスにつなげる環境の提供。そして、この環境を駆使することで品質向上、利益拡大、短期市場投入の実現を可能にするという思いが込められている。「“Design to Manufacture”の実現こそがソリッドワークスの目指すべき方向性であり、ミッション（使命）だと認識している」（田口氏）

　設計・製造プロセス（モノづくりの流れ）自体、これからも大きく変わることはないと思われるが、製品の複雑化や多品種少量生産の対応などを背景に、モノづくりに関する情報量と関係者の増加は避けて通れない。さらに、各プロセス間の情報のやりとりにおいても変換や作り直しの手間が発生し、“伝達すべき情報の欠如”がより一層生じやすくなるという。

　こうした課題を背景に、SOLIDWORKSは製造情報（PMI）を付加し、モノづくりの情報をシームレスかつ確実につなげるプロセスを確立。製品設計から製造までを広範にカバーするSOLIDWORKSブランドの製品群（ポートフォリオ）の各機能を組み合わせることで、プロセス全体の情報伝達性を最大限に高めることができるとする。

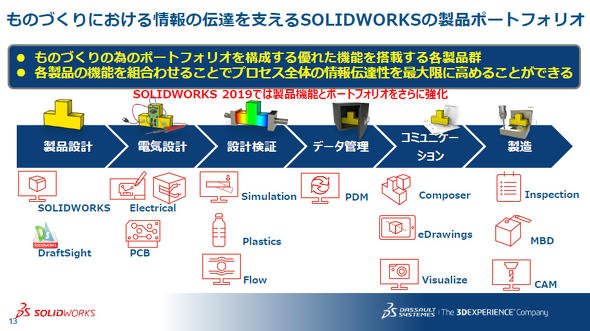

SOLIDWORKSの製品ポートフォリオ　出典：ソリッドワークス・ジャパン

　前述の通り、最新のSOLIDWORKS 2019では250項目以上もの機能強化がなされている。そのため、同説明会では特に注目すべき新機能を「パフォーマンス」「機能の深化（※）」「ポートフォリオの活用」「イノベーション」の4つに分類して説明が行われた。以降で詳しく紹介しよう。

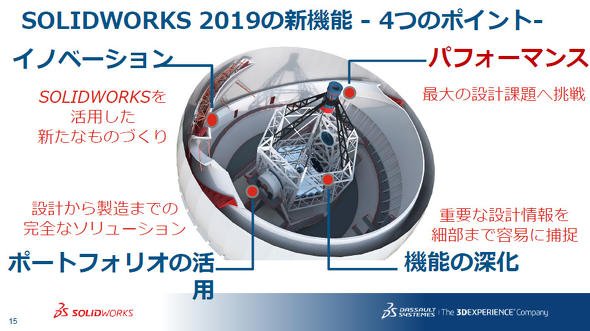

SOLIDWORKS 2019の新機能（4つのポイント）　出典：ソリッドワークス・ジャパン

（※）“重要な設計情報を細部まで容易に捕捉できる”という意味を込めて「進化」ではなく「深化」として紹介された。

◎「3D CAD」関連記事～導入・活用事例、課題、解説～など：

&raquo 業界トップのおにぎり成形機メーカーが取り組んだ“3D CAD推進”

&raquo 地下足袋メーカーが考えたトレーニングシューズ、その製品化と未来の靴づくりを支えるデジタル技術

&raquo エポック社が「シルバニアファミリー」の製品開発で実践する3Dモノづくり

&raquo 何のために3D CADを導入するのか――あらためて、その目的を明確に

&raquo 主要製品を完全網羅、商用3D CAD製品カタログ

⇒ 新着記事をチェックする

強化ポイント1：パフォーマンス

　まずCAD（SOLIDWORKS CAD）のパフォーマンスに関しては、設計者が最も気にするポイントでもあり、“使い勝手の向上”を特に意識する同社が毎年取り組んでいる改善テーマでもある。そうした過去の取り組みの中でも今回の改善は、「従来比で最大45％も操作時間を短縮できる」ということで、特にインパクトがあるように感じた。

　SOLIDWORKS 2019では、グラフィックスパフォーマンスに関するオプション設定（メニューから選択）が可能となり、さまざまなグラフィックスカードで高い表示効果を実現する。特に大規模アセンブリの表示において高速化が図られ、アセンブリモードをOFFにした状態（モデル編集が可能な状態）でも快適に操作することが可能だ。

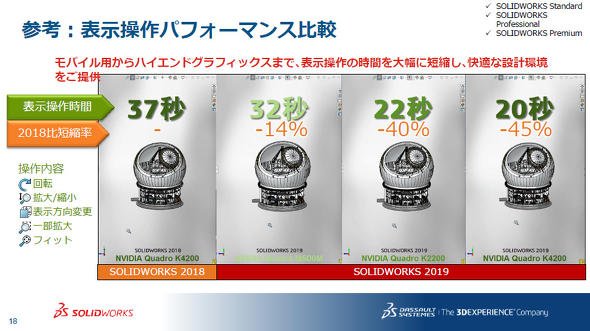

表示操作パフォーマンス比較　出典：ソリッドワークス・ジャパン

　実際、「回転」「拡大／縮小」「表示方向変更」「一部拡大」「フィット」といった一連の操作における表示パフォーマンスを比較。例えば、NVIDIAのハイエンドグラフィックスボード「Quadro K4200」を搭載したPCを用いて、前バージョンの「SOLIDWORKS 2018」とSOLIDWORKS 2019の表示パフォーマンスを比べてみると、前者が37秒かかったのに対し、後者は20秒と45％も時間短縮が図られている。また、「おそらくSOLIDWORKSユーザーの皆さんの多くが使用しているであろう標準的なグラフィックスボード『NVIDIA Quadro K2200』でも22秒と40％短縮しており、さらにモバイル用の『NVIDIA Quadro M500M』でも32秒と14％短縮を実現している」と田口氏は説明する。

　また、SOLIDWORKS CADの搭載機能である「大規模デザインレビュー」モード（SOLIDWORKS 2012から搭載）では、大規模アセンブリをさらに短時間で開くことが可能になった他、SOLIDWORKS 2019から新たに構成部品の追加や移動などの編集（構成部品の挿入／削除／移動および回転、合致作成ならびに編集／削除）に対応した。「従来表示のみだったものが構成部品の編集にも対応し、大規模アセンブリにかかる作業時間の短縮やレビューの効率化が図れるようになった」（田口氏）という。

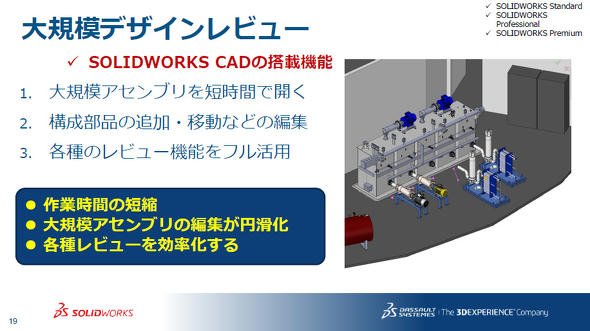

大規模デザインレビュー　出典：ソリッドワークス・ジャパン

次ページへ機能の深化とポートフォリオの活用に関する強化
