SOLIDWORKSのCADデータをAR空間で、新アドイン「SOLIDWORKS Xtended Reality」

米国カリフォルニア州ロサンゼルスで開催された「SOLIDWORKS WORLD 2018」では、SOLIDWORKSのソリューションパートナーとの取り組みに関する新しい発表もあった。その1つがSOLIDWORKSで設計した3D CADモデルを「glTF」へ書き出すことができる新しいアドイン「SOLIDWORKS Xtended Reality」だ。SOLIDWORKS WORLD 2018では、ARヘッドセット「Meta 2」を用いたデモンストレーションが披露された。

公開 2018年03月06日 09時00分

更新 2018年06月27日 16時57分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

3D CAD「SOLIDWORKS」が、ARヘッドセット「Meta 2」と連携

　米国カリフォルニア州ロサンゼルスで開催された3次元設計ソリューション「SOLIDWORKS」の年次ユーザーイベント「SOLIDWORKS WORLD 2018」（会期：米国時間2018年2月4～7日／会場：ロサンゼルス・コンベンション・センター）では、SOLIDWORKSのソリューションパートナーとの取り組みについても発表があった。その1つが、AR／VRに関するものだ。

SOLIDWORKS WORLD 2018の2日目の基調講演で披露されたデモンストレーションの様子

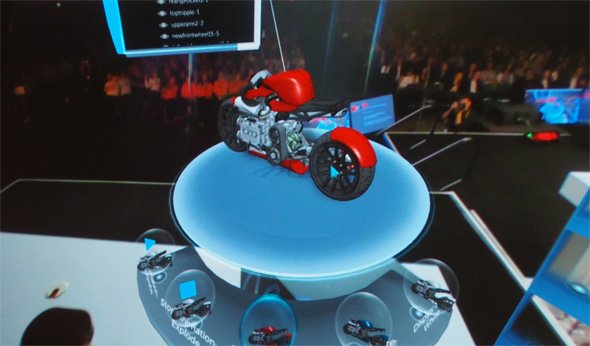

「SOLIDWORKS WORLD 2018」の2日目の基調講演で披露された「SOLIDWORKS Xtended Reality Toolkit BETA」および「Meta 2」のデモンストレーションの様子

　SOLIDWORKS WORLD 2018の2日目の基調講演では、SOLIDWORKSで設計した3D CADモデルを、3Dデータフォーマット「glTF（GL Transmission Format）」へ書き出すことができる新しいアドイン「SOLIDWORKS Xtended Reality Toolkit BETA」（2018年中にリリース予定）を発表。Metaが開発するARヘッドセット「Meta 2」の開発者向けキットを用いて、SOLIDWORKSからエクスポートしたglTFをMetaのモデルビュワープラットフォーム上に表示し、ハンドジェスチャーでAR空間上に配置された3Dモデルを操作するデモンストレーションが披露された。

◎「製造業のAR／VR活用」関連記事～導入事例、メリット、課題、動向～など：

&raquo 「ゲンバ」がAR普及を加速させる、2018年から急加速

&raquo 「VRから目が離せない」トヨタの語る3Dデータ活用事例

&raquo IoT、3Dプリンタ、ARを設計業務で手軽に活用できる「Creo」がもたらす未来

&raquo 9兆円市場に成長するVR、「本命」用途へ足りない要素

&raquo 仮想空間で姿勢や動きを検証、デザインレビューに役立つVRソリューション

AR空間に表示された3Dモデルをハンドジェスチャーで

　SOLIDWORKSからエクスポートされたglTFには、SOLIDWORKSのキー情報として「表示ステータス」「材質／色」「アニメーション（分解ビュワーアニメーション、モーションスタディーなど）」「3Dモデル階層」が保持されるという。

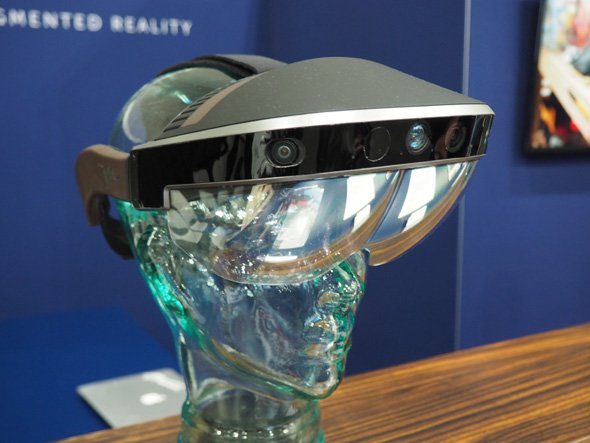

「Meta 2」の解像度は2.5Kで、視野角は90度。マーカー不要のARトラッキングアルゴリズムを備え、ユーザーの手や物体の位置や奥行きを正確に把握できる

　SOLIDWORKS WORLD 2018の会場では、Metaのモデルビュワープラットフォーム上に展開した3Dモデルの色をジェスチャー操作によって変更したり、3Dモデルの分解アニメーションを表示したり、パーツの属性情報を可視化したり、3Dモデルを実物大に表示したりする臨場感のあるデモンストレーションの数々を実演していた。

　SOLIDWORKSの新しいアドインであるSOLIDWORKS Xtended Realityを用いれば、手間の掛かる変換作業などは不要で、すぐにMetaのモデルビュワープラットフォームに適したAR向け3Dデータへ書き出すことが可能だ。

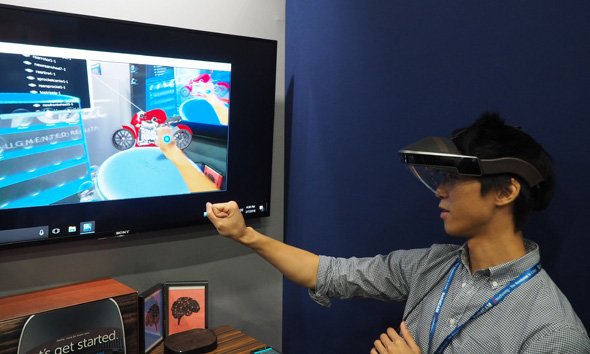

左側の棚から詳しく表示したい3Dモデルを選択し、右側のステージに配置することでさまざまな操作が行える。いずれもハンドジェスチャーで直感的に操作できる（「SOLIDWORKS WORLD 2018」の展示会場での様子）

　3D CADとARの融合により、「設計レビューの迅速化や意思決定の効率化が図れるだけでなく、メンテナンス作業などのトレーニングや販売促進などにも活用できる」（Meta）。将来的にはSOLIDWORKSだけではなく、ダッソー・システムズの「3DEXPERIENCEプラットフォーム」との連携の可能性も十分にあり得るそうだ。

（取材協力：ダッソー・システムズ）
