地下足袋メーカーが考えたトレーニングシューズ、その製品化と未来の靴づくりを支えるデジタル技術（1/2 ページ）

岡山県倉敷市に本社工場を構える、大正8年創業の地下足袋メーカー丸五。「地下足袋の良さをもっといろいろな人に知ってもらいたい」という思いから考案したのが、地下足袋型トレーニングシューズ「hitoe（ヒトエ）」だ。その開発および製品化には、新たな製法との出会いやデジタル化への挑戦などが欠かせなかったという。

公開 2018年06月21日 09時00分

更新 2019年01月10日 15時34分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

地下足袋の良さをもっといろいろな人に知ってもらいたい

　現在販売されているスニーカーの多くが高いクッション性能を備え、足や膝、腰への負担軽減などをうたっている。機能性だけではなく、おしゃれなデザインも多く、つい見た目で選んでしまいがちだが、“正しい靴選び”という観点からいうと、足本来の動きができ、自分の足の形に合った靴を履くことが重要だ。

　例えば、クッション性能に優れたスニーカーを履き続けることで、本来足に備わっている衝撃吸収機能が使われなくなり退化してしまう。あるいは、かかとの高い靴を履き続けることで、はだしでの立位姿勢が後ろに傾いてしまい浮指となり、膝や腰に負担が掛かり、身体のバランスが崩れてしまう。女性に多い、外反母趾も足先の圧迫によるものが原因として知られている。さらに、現代のシューズを履いて運動しても、足指を鍛えることが難しいという調査データもあり、現代人の靴選びの問題点が話題になることも多い。

　また、足裏に備わる「メカノレセプター」と呼ばれるセンサーが足裏からの情報（刺激）を脳に伝達することで、人間は走行や立位時のバランスを制御しているといわれているが、この感覚も使わなければ当然退化してしまう……。

丸五の地下足袋型トレーニングシューズ「hitoe」

　このような現代人の足の悩みに対し、地下足袋型トレーニングシューズを提案する企業がある。大正8年（1919年）創業の丸五（岡山県倉敷市）だ。

　同社は、作業用地下足袋や祭り足袋、安全スニーカーなどをメイン商材として製造、販売を行っており、「地下足袋の良さをもっといろいろな人に知ってもらいたい」との思いから、地下足袋型トレーニングシューズ「hitoe（ヒトエ）」を考案。その開発および製品化には、新たな開発技法（製法）との出会いやデジタル化への挑戦などが欠かせなかったという。

　そんなhitoeの開発を手掛けた、同社 FW商品管理部企画設計グループ宇佐美彰規氏が、ダッソー・システムズ主催「3DEXPERIENCE Forum Japan 2018」のユーザー事例講演に登壇。「地下足袋型トレーニングシューズ（hitoe）誕生ストーリーと未来」をテーマに講演を行った。以下、その模様を紹介する。

丸五 FW商品管理部企画設計グループ宇佐美彰規氏

◎「3D CAD」関連記事～ソフトウェア選定、導入、活用事例、現場課題～など

&raquo 3D CAD選びで失敗しないために知っておきたい“6つ”のポイント

&raquo 商用3D CAD製品カタログ

&raquo 設計・製造現場を変革する3D CAD／3Dデータ活用

&raquo CAD、CAE環境をVDIへ移行するための手引き

&raquo 製造現場でこそ使いたい！　Fusion 360の魅力

⇒ 特集「業務で使える『3D CAD』はどれ？」はこちら

地下足袋型トレーニングシューズ「hitoe」開発秘話

　hitoeは、地下足袋のように足全体を包み込むようなフィット感と、足裏を使って活動できる機能性を両立させることで、足本来の力を引き出すことを目指し開発された地下足袋型トレーニングシューズだ。「履くことで足指、足裏が鍛えられ、動的および静的バランス能力が向上し、さらに前進時の推進力アップにも効果を発揮する」（宇佐美氏）

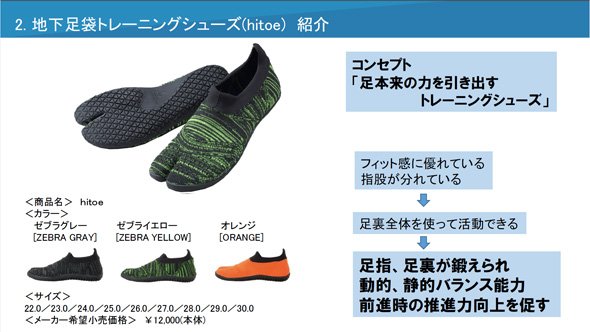

地下足袋型トレーニングシューズ「hitoe」について（出典：丸五）

　宇佐美氏は、約5年間に及ぶhitoe製品化までの道のりを、「開発」「デジタル」「人」「現在」の4つの視点で振り返り、それぞれの取り組みについて紹介した。

開発：ホールガーメント技術とTFBとの出会い

　まず「開発」に関しては、2つの技術との出会いがhitoeの製品化に大きく貢献したという。

　1つ目は島精機製作所が開発した「ホールガーメント」と呼ばれる縫い目のない、無縫製編み技術との出会いだ。ユニクロのニットウェアに採用されて話題となった技術で、hitoeの製品化においてもホールガーメント技術を用い、サンプリングを何度も繰り返し行ったという。「ただ、開発の初期段階ではとてもシューズとは呼べず、どちらかといえば靴下の延長線上にあるような形状で、シューズとしての機能性を持たせるにはどうしたらよいか苦労していた」と宇佐美氏は当時を振り返る。

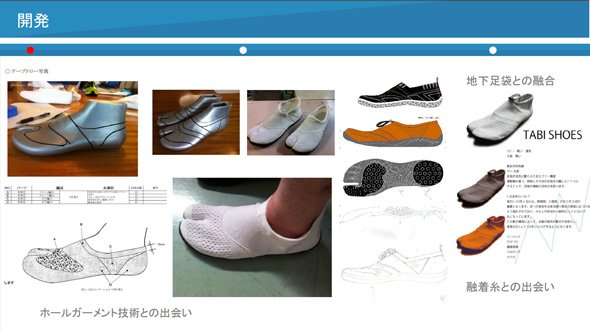

ホールガーメント技術との出会い（出典：丸五）

　そんな時に出合ったのが、2つ目の技術、浅野繊維工業の「TFB（Thermal Fusion Bond）」だ。TFBとは、芯糸（伸縮糸）を中心に、融着糸とベース糸をよったもので、熱を加えることで融着糸が溶けて芯糸に絡み、伸びを制限する性質を備える。

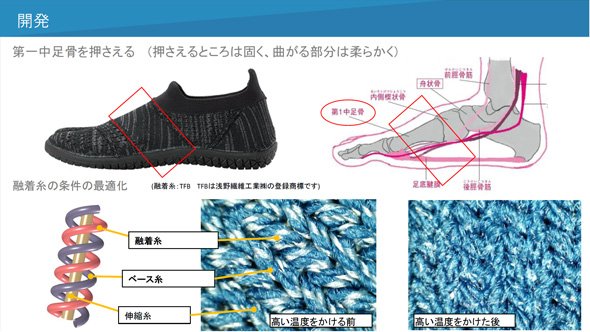

TFBとの出会い（出典：丸五）

　宇佐美氏は、「従来の地下足袋作りの製法では、袋縫いや吊り込みという工程で作っていたが、どうしても端にスペースが生まれてしまう。今回、無縫製のホールガーメント技術とTFBを用いることで、端に余計なスペースのない、足にフィットした構造を作り出すことができた」と説明。これにより、指股が分かれていて底が薄く、足指を屈曲できる地下足袋の良さと、ぴったりと足にフィットする履き心地を兼ね備えたhitoeの製品化が大きく前進したという。

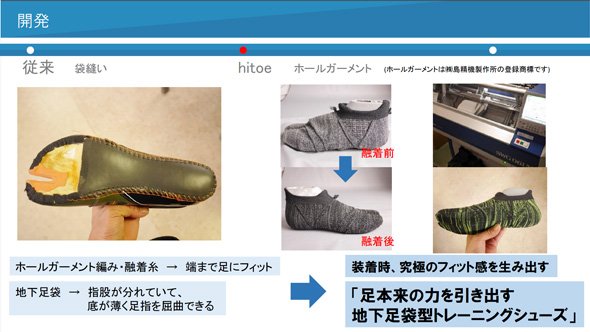

「hitoe」実現までの道のり（出典：丸五）

　開発の終盤では、“究極のフィット感”を生み出すために、足の甲の部分に位置する第1中足骨をホールドすることに注力。この第1中足骨をしっかりと押さえることができれば、足指にスペースがあっても、かかとが多少緩くてもシューズとして問題なく機能するという。そこで、融着糸の溶ける温度と時間を繰り返し何度も調整し、「足の甲の最適な締め付け感を実現する値を割り出すことに成功した」と宇佐美氏は述べる。

デジタル：総合的観点から「CATIA」を選択、3Dデータ中心の開発へ

　「デジタル」に関して、宇佐美氏は「木型（ラスト）、アッパー設計、大底設計といった従来工程には、手による採寸、生地の伸び、大底ゴムの伸びなどの“ファジー（曖昧）な部分”が幾つもあった」とし、hitoeではハイエンド3D CAD「CATIA」を導入することで3Dデータ中心の設計開発を実現。これにより「各工程で精度が向上し、製品の整合性が格段にアップした。この整合性の向上がなければhitoeのようなフィット感を重視する製品の実現は難しかっただろう」と宇佐美氏は説明する。

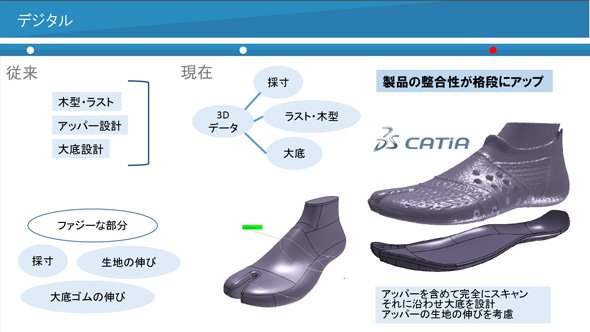

ハイエンド3D CAD「CATIA」を導入（出典：丸五）

　なお、宇佐美氏は前職でCATIAを含む4種類の3D CADを使用した経験があり、hitoeの開発では、精度、デザイン、設計を通じた総合的観点からCATIAを選択したのだという。また「機能面において、CATIAが提供するフリースタイルの3D曲線、解析、ジェネレーティブシェイプデザインの意匠面作成が使用したくて導入を進めた」と宇佐美氏は採用の決め手を語った。
