XVL 3次元ものづくり支援セミナー 2018 講演レポート
“つながらない”製造現場から脱却せよ！ XVLがもたらすデジタル革新とは（3/3 ページ）
見えないものを見える化する「3Dデジタルツイン」とは？
3Dデジタルツインは、近年ラティス・テクノロジーが提唱している新しいコンセプトで、IoT（Internet of Things）で取得した膨大なデータをPLMデータとひも付けて、XVL上の3Dモデルとして表現し、「現物の“現在の状態”を、XVL上の3Dで見える化するソリューションだ」（鳥谷氏）という。

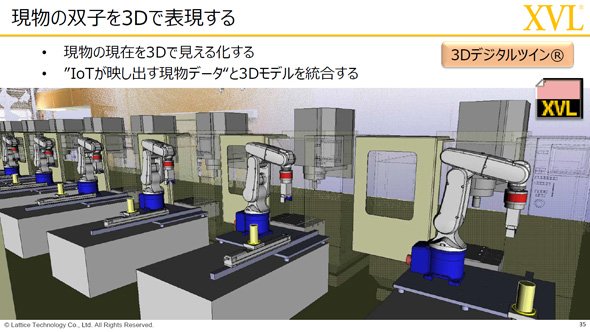

現物の双子を3Dで表現する（出典：ラティス・テクノロジー）
⇒ 参考記事：IoTを設計に活用するためのキーワード「デジタルツイン」とは
設備機器や産業用ロボットなどの3D CADデータとその制御、さらに工場全体の点群データをXVLに統合し、“バーチャル工場”を再現して、そこにIoTが映し出す現物データをマッピングする。これにより、通常、実機による検証が行われているシステム検証において、デジタル世界でのバーチャルな検証が可能となり、実機レスでのシステム検証が行えるという。「メカ単体もシステムも全てデジタルで検証して手戻りを削減する。われわれは、システムを実機レスで検証できる『XVL Vmech Simulator』を提供している。現在、三菱電機のFA-IT統合ソリューション『e-F@ctory』との密連携を進め、生産性向上やタクトタイムの削減に取り組んでいる」（鳥谷氏）

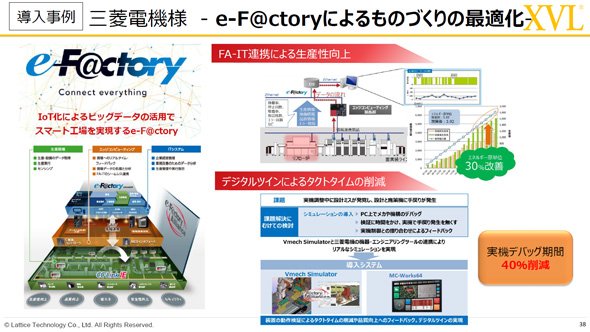

三菱電機の事例紹介（出典：ラティス・テクノロジー）
その他、鳥谷氏はXVL Vmech Simulatorを活用した事例として、設備立ち上げの課題を解消したダイハツ工業の取り組みについても触れた。

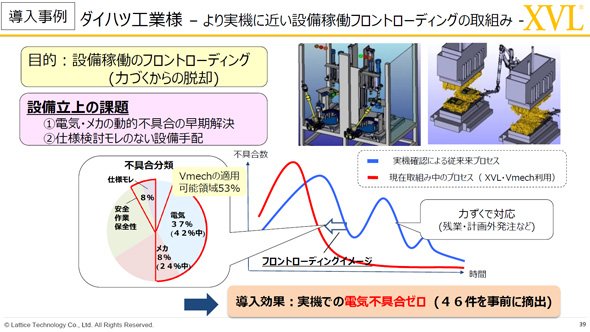

ダイハツ工業の事例紹介（出典：ラティス・テクノロジー）
さらに、3Dデジタルツインで“見えないものを見える化する”というコンセプトを具現化した、ブロック玩具を用いたデモ環境についても紹介。

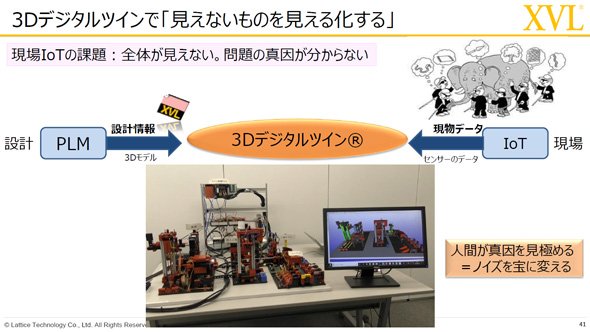

3Dデジタルツインで「見えないものを見える化する」（出典：ラティス・テクノロジー）
鳥谷氏は「IoTは全体像、問題の真因が見えづらいという課題がある。IoTで収集したビッグデータはノイズの山だ。そこから宝を見つけ出さなければならないわけだが、ここに3Dデジタルツインの考え方が役立つと思っている。3Dデジタルツインは、ラティス・テクノロジーとしてまだ取り組みを開始したばかりの領域なので、何が現場の役に立つのか、どうすればもっと現場に貢献できるのかを、ユーザーの声に耳を傾けながら追求したい」と展望を語る。

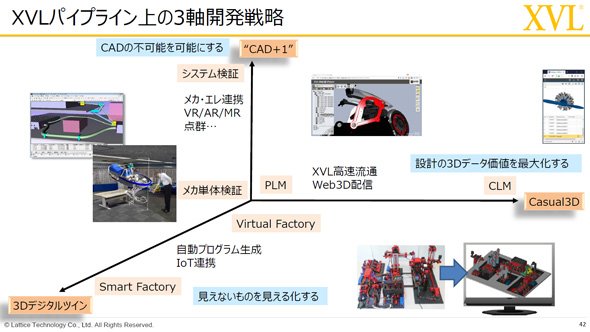

XVLパイプライン上の3軸開発戦略（出典：ラティス・テクノロジー）
◎「デジタルツイン」関連記事 ～解説、基礎、導入、活用事例、効果、メリット～ など
» IoTを設計に活用するためのキーワード「デジタルツイン」とは
» デジタライゼーションの真の価値を創出する3つのデジタルツインとその統合
» 製造業のIoT／AR活用のカギはCADとPLMにあり――現実味を帯びてきたフィジカルとデジタルの融合
◎併せて読みたいお薦めホワイトペーパー：
» 主要7製品を完全網羅！ 製品選定・比較に役立つ「商用3D CADカタログ 完全版」
» 【導入事例】食品加工機械メーカー不二精機による“3D CAD推進”
» 設計現場の56.5％が3D CADを活用、2次元からの「移行予定なし」も16.7％
» PTCが語る3D CADの歴史と「Creo」の注目機能
