配線設計を超軽量3D環境で！　実機を待たずに経路とケーブル長の確定が可能に

図研は「システムコントロールフェア（SCF）2017」（会期：2017年11月29日～12月1日）で、3D配索検討ツール「XVL Studio WR（Wiring Route）」を展示。3次元環境における軽量かつ高速な配線設計を実現する同製品のメリットを訴求していた。

公開 2017年12月12日 07時00分

更新 2017年12月12日 07時25分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　図研は、東京ビッグサイトで開催された「システムコントロールフェア（SCF）2017」（会期：2017年11月29日～12月1日）で、3D配索検討ツール「XVL Studio WR（Wiring Route）」を訴求していた。同製品は、図研とラティス・テクノロジーが共同開発したもので、ラティス・テクノロジーが開発した超軽量化3Dフォーマット「XVL」を活用することで、3次元環境における軽量かつ高速な配線設計を実現する。

　産業機械などの製品開発では、従来、機器内空間でのケーブルの引き回しは試作機による実機検証を行うまで、ケーブル長の過不足といった問題を発見することが難しく、手戻りの大きな原因となっていた。同製品は、こうした課題を解決するもので、空間確保やケーブル長の過不足といった問題を、試作機が完成する前段階で確認できる。

詳細設計の段階で経路と配線長を確定、製造手順書の作成も可能

　同製品では、配線対象となる製品の3D CADデータ（形状情報）をXVL形式に変換し、その上に回路図設計CAD（図研「E³.series」）の電気接続情報を反映することにより、電気的な接続関係を保持しながら、3次元空間で配線の検討および設計が行える。ターゲットは、産業機械、電子機器、医療機器など。

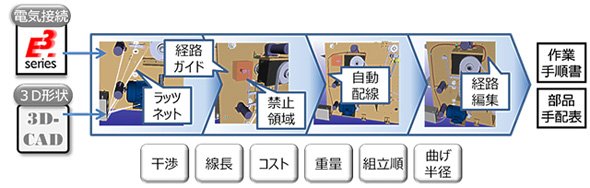

3D配索検討ツール「XVL Studio WR」を用いた配線設計の流れ（出典：図研）

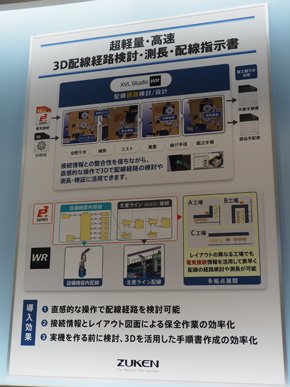

SCF2017の図研ブースに展示されていたパネル

　「自動車業界などでは、使用しているハイエンド3D CADの中に配線設計機能を備えているケースもあるが、ツールが高額であり、高度な機能を使いこなす必要がある。また、メカCAD（3D CAD）環境でそのまま配線も設計（モデリング）してしまうケースもあるが、データが重く、快適に配線の検討および設計作業を行うことが難しかった。これに対し、XVL Studio WRであれば、ハイエンド3D CADほど高額ではなく、軽量かつ簡単な操作で誰でも配線設計が行える」（説明員）という。

　同製品を用いた配線設計の基本的な流れは、次のようになる。3D CADの情報がXVLに変換され、その上に回路図CADからの電気接続情報が取り込まれる。回路の接続関係がラッツネットとして表示（自動生成）されるので、それを参考に経路ガイドを配置していく。使用する経路ガイドを指定すると直線の最短ルートで結ぶ配線経路が自動生成されるので調整を行い、最後にケーブル化することで、曲がりの付いたケーブルに変換できる。なお、機器内配線だけでなく、生産ラインの配線にも同製品を活用できるとする。

（左）ラッツネットを参考に「経路ガイド」を配置している様子／（右）「ケーブル化」を行い曲がりの付いたケーブルに変換

　製品開発の段階（現行業務の中）で入手可能な設計データ（3D CADおよび回路図CADのデータ）を活用しているため、配線設計を行うために新たにデータなどを準備する必要がない。そのため、設計の初期段階で製造性を考慮した配線経路を検討したり、詳細設計の段階で経路と配線長を確定したりすることができる。「基本的には試作機が完成した後の実機検証の段階では、長さや経路が間違いないことを確認するだけで済み、従来のような手戻りの発生を極力抑えることが可能となる。現状、モノづくりを実機で行っているケースも少なくない。せっかく手元に設計データがあるのであれば、それを活用しない手はない」（説明員）。

　また同製品は、配線検討および設計だけではなく、作業手順書や部品手配表などの製造手順書、サービスマニュアルの作成にも活用できるという。
