富士通 iCAD SX V7L6

製造部門との円滑な設計情報連携を実現する機械装置設計向け3D CAD

富士通は、設計情報を蓄積および活用する機能や、製図機能を強化した機械装置設計向け3次元CADソフトウェア「FUJITSU Manufacturing Industry Solution iCAD SX」の最新バージョン「iCAD SX V7L6」を発表した。

公開 2017年07月25日 08時00分

更新 2018年06月27日 17時13分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

設計現場が抱える課題（ジレンマ）を解消する3D CAD

　機械装置業界では、市場競争力を強化すべく、複雑化する製品の開発力を向上し、市場投入のタイミングを迅速化していくことが求められている。そのため、これまで以上の設計工数の削減や品質向上が、機械装置メーカーにとって急務となっている。

　設計の現場では、3次元設計による業務効率化が普及しつつあるが、製造の現場では依然として2次元の製作図が複数必要とされるため、設計全体における工数削減が思うように進まないというジレンマがある。

　富士通は、こうした課題を解決するための3次元設計環境として、設計情報を蓄積および活用する機能や、製図機能を強化した機械装置設計向け3次元CADソフトウェア「FUJITSU Manufacturing Industry Solution iCAD SX」（以下、iCAD SX）の最新バージョン「iCAD SX V7L6」を発表した。提供時期は2017年7月28日を予定し、販売価格（税別）は138万円からとなる。同社は、2017年度中に1万5000ライセンスの販売を見込む。

◎「3D CAD」関連記事～導入・活用事例、課題、解説～など：

&raquo 業界トップのおにぎり成形機メーカーが取り組んだ“3D CAD推進”

&raquo エポック社が「シルバニアファミリー」の製品開発で実践する3Dモノづくり

&raquo 何のために3D CADを導入するのか――あらためて、その目的を明確に

&raquo “つながらない”製造現場から脱却せよ！　XVLがもたらすデジタル革新とは

&raquo 主要製品を完全網羅、商用3D CAD製品カタログ

⇒ 新着記事をチェックする

設計情報を蓄積・活用する機能や製図機能が強化された「iCAD SX V7L6」

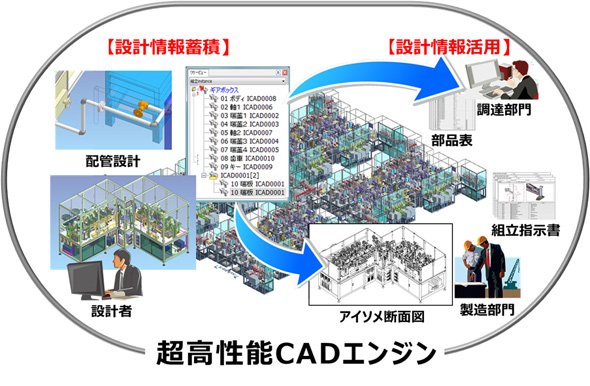

「iCAD SX V7L6」の概要（出典：富士通）

　iCAD SX V7L6では、設計情報を蓄積、活用するための機能を強化。設計の初期段階から各部品の3次元データ内に、以前から登録可能だった「材質」「重量」「原価」などの情報に加え、新たに後工程（部材購買、製造など）を意識した「部品構成情報」「部品番号」「組み立て順序」といった情報を登録できるようになった。これにより、登録された設計情報から組み立て手順書や部品表などを容易に作成することができる。また、それらを後工程でそのまま活用できるため、製品品質や業務効率の向上に役立てられるという。

　さらに、アイソメ断面図を容易に作成できる機能を搭載した。これにより、組み立て図で必要となる詳細図や断面図をアイソメ断面図1つで表現できるようになり、図面作成工数の削減が可能となる。また、三面図の作成において背面に隠れている部品を破線で表示するか非表示にするかを、画面上の各部品の設定項目で容易に変更できる機能など、設計現場でニーズの高い機能を追加したことで、約40％の図面作成工数の削減を実現するとしている。

　その他、iCAD SX V7L6ではボルトや座金、ナットといった締結部品の正しい組み合わせパターンを保存し、複数の部品を1部品として認識できるため、部品配置の効率化と部品の組み合わせミスの低減が図れる。加えて、これまでシステム上で別々の部品として認識されていた溶接部品を1部品として認識し、一括して穴開けができる機能を搭載。溶接部品の穴開けを効率的に設計できると同時に、穴開けの設計漏れを防止できる。そして、新バージョンでは、3次元での配管経路設計機能も強化されている。周辺の機器との位置関係を画面上で視覚的に確認しながら、干渉や配管長、曲げ数などを考慮した配管設計が行えるため、作業効率と品質の向上が期待できる。
