第10.5世代プレートサイズ対応

ニコン、FPD露光装置の新製品「FX-103S」「FX-103SH」を発売

ニコンは、FPD露光装置の新製品「FX-103S」「FX-103SH」を発売した。第10.5世代プレートサイズ対応で、4Kテレビや8Kテレビ、高精細タブレットの液晶パネル、有機ELパネルなどの量産に最適だという。

公開 2018年04月06日 15時00分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　ニコンは2018年2月、FPD露光装置の新製品「FX-103S」「FX-103SH」を発売した。第10.5世代プレートサイズ対応で、4Kテレビや8Kテレビ、高精細タブレットの液晶パネル、有機ELパネルなどの量産に適している。

◎編集部イチ押し関連記事：

&raquo IIoTが実現する製造業の未来とそのメリット

&raquo ガラパゴス化しつつある日本の製造業、つながらない設備機器

&raquo ガラパゴス化しつつある日本の製造業、取り残されるプログラミング言語

&raquo パラダイムシフトの時が来た！　IIoT時代の生産設備の保守・管理は劇的に変化する

&raquo トヨタが全面採用を決めた「EtherCAT」とは何か

　FX-103Sは、従来の第10世代プレートサイズ対応露光装置「FX-101S」との比較で高タクトタイムを達成。FX-103SHは、高解像機能を備えている。

　タクトタイムはプレート当たり60秒。高タクトタイムを達成するため、FX-101Sの露光シーケンス、キャリブレーションシーケンスを刷新し、より高速・高精度な露光が可能になった。

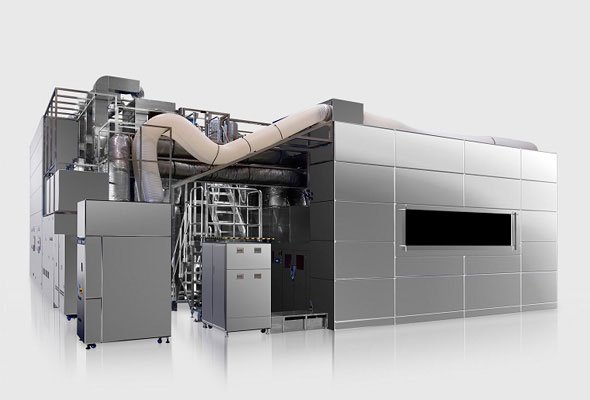

FPD露光装置「FX-103S」出典：ニコン

　FX-103SHは、照明系とマルチレンズシステムに「FX-86SH2」で開発した独自の解像度向上技術を適用し、第10.5世代向けに最適化した。また、新たなオートフォーカスシステムを搭載。マスクたわみやプレート平面度などの誤差を補正する。解像度は2.2μm（L／S：Line and Space）と高く、広い実用焦点深度を確保する。

　計測精度も向上しており、FX-101Sの位置計測システムを新たに設計したことで、アライメント精度が±0.5μmと高精度になった。スループットも大幅に向上。65インチパネルを生産対象とした場合は毎時480枚で、これは従来機比77％増となる。75インチパネルでは、毎時322枚を達成している。

　両製品は、中小型高精細パネルの生産に適した第6世代プレートサイズ対応露光装置「FX-67S2」と、テレビ用パネル生産向けの第8世代プレートサイズ対応露光装置FX-86SH2の技術を融合し開発された。
