オムロン／2D寸法外観検査装置 VT-M121

車載電装品の不良品ゼロに貢献、寸法検査と外観検査を同時実行できる検査装置

オムロンは、寸法検査と外観検査を同時に実行できる「業界初」（同社）をうたう検査装置、「2D寸法外観検査装置 VT-M121」を2018年12月から出荷開始すると発表した。

公開 2018年12月13日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　オムロンは2018年12月3日、寸法検査と外観検査を同時に実行できる「業界初」（同社）をうたう検査装置、「2D寸法外観検査装置 VT-M121」を同年12月から出荷開始すると発表した。

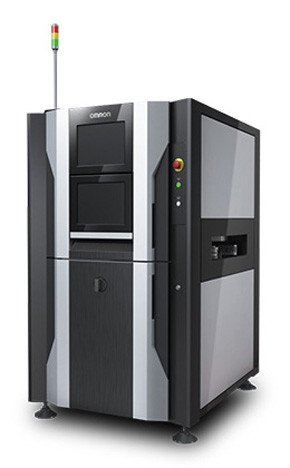

2D寸法外観検査装置 VT-M121（出典：オムロン）

　VT-M121は、EMS（Electronics Manufacturing Service）国内最大手シークスの全面協力の下、自動車業界で要求される品質基準で全数検査が可能なことを実証。これまで検査員の目視による抜き取り検査で行われていた車載部品の検査工程を自動化し、製造ライン内で全数検査を行うことで、高い信頼性と品質が要求される車載電装品の「ゼロディフェクト（不良品ゼロ）」達成に貢献する。

◎「マシンビジョン」関連記事～活用・導入事例、課題、メリット～など

&raquo 人間による官能検査から3Dスマートセンサーによる非接触検査へ

&raquo 国内製造業のガラパゴス化を解消へと導くリンクス――アジア市場への進出も

&raquo 量産ラインで本格稼働する「3Dマシンビジョン」、その仕組みと導入メリット

&raquo 深層学習により多様なフォントを高精度に認識、画像処理ツールの最新版

&raquo マウス操作で産業用検査装置向け画像処理アプリを構築できる統合型開発環境

全数検査と自動化の要求に応える「VT-M121」の特長とは

　自動車業界では、ミリ波レーダーや電子ミラー、LEDヘッドランプなど、自動車の安全を支える重要保安部品の電装化が急速に進んでいる。その一方で、これら車載電装部品は、高密度化や微細化が進み目視検査に時間がかかるため、検査工程はロット単位での抜き取り検査にとどまっており、重要保安部品としてのさらなる品質と信頼性の強化に向け、全数検査と自動化が急務となっていた。

　VT-M121はこうしたニーズに応えるもので、人の目でしか捉えられなかった欠陥などを、照射光の色や角度を自在に調整できる「MDMC照明」を持つ高性能画像処理システム「FHシリーズ」で検出すると同時に、シーケンス制御とモーション制御を統合した「NJシリーズ」の「制振制御技術」でカメラの移動時に生じる揺れを最小化することで、高速かつ高精度な検査を実現する。

　自動車業界の要求品質に対応する「繰返精度10μm」の寸法検査性能や、検査時間短縮を実現する「寸法検査と外観検査の同時検査」により、従来抜き取り検査では対応できなかった全数保証と検査情報の蓄積および管理に対応し、ゼロディフェクトを達成することで、安心、安全なクルマづくりに貢献するという。

　VT-M121の主な仕様は以下の通りである。

項目	仕様
外形寸法	910×1233×1600mm
質量	約500kg
電源定格	AC200～240V（単相）変動範囲±10％
搬送口までの高さ	900m±20mm
使用空気圧	0.3～0.6Mpa
表1　「VT-M121」の主な仕様
