これ1台で高精度な画像検査を実現

カメラ、照明、画像処理機能を一体化したスマートカメラ「FHV7シリーズ」

オムロンは、カメラと照明、画像処理機能を一体化したスマートカメラ「FHV7シリーズ」を2018年11月からグローバルで順次発売することを発表した。

公開 2018年11月08日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　オムロンは2018年11月5日、カメラと照明、画像処理機能を一体化したスマートカメラ「FHV7シリーズ」を同年11月からグローバルで順次発売することを発表した。

　FHV7シリーズは「世界で初めて」（同社）マルチカラー照明と、最高1200万画素の高解像度カメラを搭載した製品。これ1台で、多品種生産を行う現場での高精度な画像検査を実現できるという。

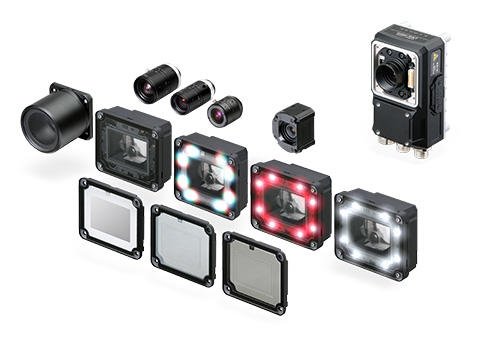

スマートカメラ「FHV7シリーズ」

◎「マシンビジョン」関連記事～活用・導入事例、課題、メリット～など

&raquo 人間による官能検査から3Dスマートセンサーによる非接触検査へ

&raquo 国内製造業のガラパゴス化を解消へと導くリンクス――アジア市場への進出も

&raquo 量産ラインで本格稼働する「3Dマシンビジョン」、その仕組みと導入メリット

&raquo 深層学習により多様なフォントを高精度に認識、画像処理ツールの最新版

&raquo マウス操作で産業用検査装置向け画像処理アプリを構築できる統合型開発環境

高度化する品質検査に対応するスマートカメラ

　近年、生産現場では品質検査の厳格化や、多品種少量生産に伴う多様な品質検査の重要性が叫ばれており、こうした高度な品質検査に対応した柔軟な生産現場の実現が求められている。

　こうした状況を踏まえ、同社は高度な画像検査を簡単にモノづくり現場へ導入できるスマートカメラ事業に参入。FHV7シリーズはマルチカラー照明と、オートフォーカスレンズを搭載し、検査対象物の色やサイズの変更にも柔軟に対応。これにより、同じ製造装置でさまざまな品種の製品を生産する超多品種変量生産においても、検査内容や対象物に応じたカメラの設置や調整といった高度な技能が不要となる。

　さらに「クラス最速」をうたう画像処理機能と、1200万画素カメラを搭載することで、生産スピードを落とすことなく、従来よりも高精度な検査を実現し、製造品質を高めることができる。加えて、従来比2倍のスピードで検査画像を圧縮できる「高速画像圧縮アルゴリズム」により、計測中における画像データの全数保存を実現。品質管理を要求される生産工程においても、徹底したトレーサビリティー管理を可能にする。

　FHV7シリーズは、同社主力機種である高性能画像処理コントローラー「FHシリーズ」と比べて、体積比で4分の1の筐体サイズを実現。同等の画像処理性能を持ちながら、多機能な照明や高画素カメラを搭載する。同製品は、同社が培ってきた高速高精度な画像処理技術と、2017年7月に買収したオムロンセンテックが保有する小型、高速、高画質を実現するカメラ設計技術の融合により実現できたという。
