ヤマハ発動機 YSi-V 12M TypeHS2

高速・高精度化を実現し、鏡面部品の検査能力を高めたハイブリッド光学式外観検査装置

ヤマハ発動機は、ハイブリッド光学式外観検査装置の超高速仕様「YSi-V 12M TypeHS」の後継機となる「YSi-V 12M TypeHS2」を2017年8月1日に発売する。

公開 2017年06月16日 15時00分

更新 2017年12月21日 14時21分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　ヤマハ発動機は2017年6月、ハイブリッド光学式外観検査装置の超高速仕様「YSi-V 12M TypeHS」の後継機となる「YSi-V 12M TypeHS2」を同年8月1日に発売する。新製品では、高速化と高精度化を実現するとともに鏡面部品の検査能力を高めた。年間200台の販売を目指す。

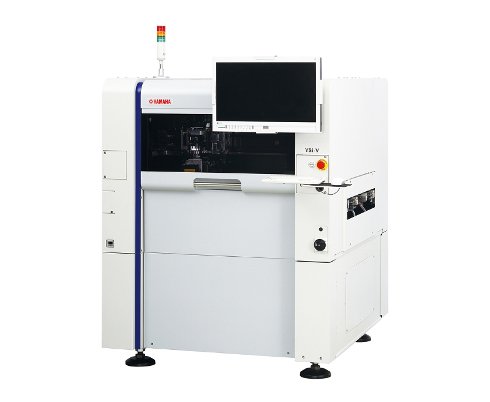

ヤマハ発動機の「YSi-V 12M TypeHS2」（出典：ヤマハ発動機）

0201部品に対応する高分解能

　電子部品実装は、小型化、高密度化、高機能化、多様化の流れが加速している。さらに2016年頃からはパッケージ表面に鏡面光沢のある薄型・極小サイズのWLCSP（Wafer Level Chip Size Package）やFOWLP（Fan Out Wafer Level Package）の採用が飛躍的に増加しており、検査の高速化に向けて高密度で極小の実装部品や鏡面部品の対応要求が高まっている。

　新製品は、画像処理ハードウェアと画像検査アルゴリズムの高速化を図り、3次元検査タクトを従来機比20％以上高速化したことが特徴だ。特に部品搭載点数が多い高密度基板においては従来機比約40％の高速化を実現している。

◎編集部イチ押し関連記事：

&raquo 人間による官能検査から3Dスマートセンサーによる非接触検査へ

&raquo 国内製造業のガラパゴス化を解消へと導くリンクス――アジア市場への進出も

&raquo 量産ラインで本格稼働する「3Dマシンビジョン」、その仕組みと導入メリット

&raquo 深層学習により多様なフォントを高精度に認識、画像処理ツールの最新版

&raquo マウス操作で産業用検査装置向け画像処理アプリを構築できる統合型開発環境

　ヤマハ発動機 IM事業部マウンター第1営業部 SPグループクリエイティブエキスパート鳥井直哉氏は「極小部品や鏡面部品など複雑な構造の部品を実装するケースが増える一方で、トレーサビリティー強化などの観点からインラインでの全数検査が必須となりつつあり、検査工程の高速化を求めるニーズは高まっている」と市場動向について語る。

　さらに、高精細モードを新たに追加し、繊細な3次元画像の取得を可能とした。分解能7μmの高精細タイプについては、専用3次元撮像用プロジェクタの光学系を一新して0201（0.25×0.125mm）サイズなどの極小部品に対する形状再現性を大幅に向上した。

　鳥井氏は「0201部品を正確に3次元検査するためには、1000万画素クラスのカメラと7μmクラスの分解能が必要になる。新製品は分解能が12μmの高速モデルと7μmの高精細モデルの2ラインを用意しており、用途に合わせて選べるようにした」と述べる。

複数のカメラ映像を生かして鏡面部品に対応

　さらに、撮像パラメータの最適化と新開発のアルゴリズムの採用により、市場のニーズが増えている薄型、高集積のWLCSPやFOWLP部品など鏡面部品に対応可能な検査能力を実現した。

　画像を使った検査の場合、鏡面部品は光学的な虚像が発生するために、どのような技術を使っても検査精度に問題が生じる場合が多い。新製品は光学系に、5つカメラと干渉縞などを発生させる4台のプロジェクターを搭載しているが、この複数台のカメラの映像により鏡面部品に写り込んでいる虚像部分を認識し、この部分をフィルタリングで除いて検査を行えるようにしたため、正確な検査が行えるという。

　鳥井氏は「鏡面部品の3次元検査は、高さ方向でミスが出る場合が多かったが、新たなアルゴリズムの採用で、正確に対応できるようになった。最近ではWLCSPやFOWLPなど鏡面構造の部品を実装する場面も増えており、こうしたニーズに対応していく」と述べている。
