エリジオン
ダクトモデリング機能を新たに追加、点群データ処理ソフト「InfiPoints」最新版
エリジオンは、点群データ処理ソフトウェアの最新バージョン「InfiPoints Ver.4.1」をリリースした。最新バージョンでは、ヘッドマウントディスプレイ「Oculus Rift」に対応したアプリケーションと、点群データを基にしたダクトのCADモデル化機能などが追加されている。
エリジオンは2018年1月31日、点群データ処理ソフトウェア「InfiPoints」の最新バージョン「InfiPoints Ver.4.1」をリリースした。
最新バージョンでは、主にヘッドマウントディスプレイ（HMD）「Oculus Rift」に対応したアプリケーションと、点群データを基にしたダクトのCADモデル化機能を追加した。
リニューアルやメンテナンス工事に必要とされるモデリング機能を拡充
InfiPointsは、点群データの活用で必要となる各種機能を搭載するワンストップソリューションで、3D計測した点群データの高速表示、複数点群データの合成、ノイズ除去、点群とCADデータを併用したシミュレーションなどの機能を有する。点群データ内の平面、円柱形状の自動認識に優れ、抽出した形状を基に構造物をCADモデル化する機能も備えており、設計者の施工準備におけるモデリング作業の効率化を実現する。
新バージョンでは、これまでモデリングの対象としていた設備、躯体、配管、鋼材に、ダクトを追加。一般的なリニューアルやメンテナンス工事の設計時に必要とされるモデリング機能のラインアップを拡充した。
ダクトは現況にあわせて形状やサイズが決められるため、規格品適用による一律のモデル化が困難な部材であった。今回新たに搭載されたInfiPointsのダクトモデリングにより、点群から抽出された平面を選択するだけで、筒状の直方体を簡単に成形できるようになった。Sカーブ、エルボ、ホッパーなどの接合部も2つの直管をマウスで指定するだけで自動的にモデル化される。さらに、ダクトに巻かれた保温材の厚みの分だけ内側にオフセットを行う機能も備える。

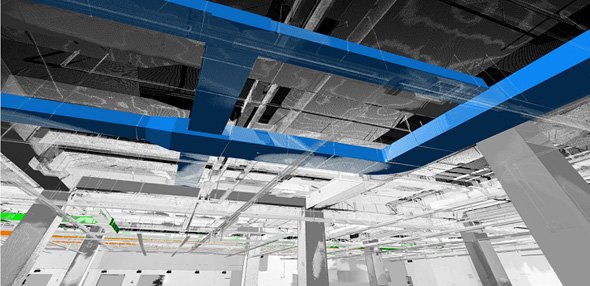

「InfiPoints」によるダクトモデリングのイメージ（出典：エリジオン）
InfiPointsで作成したCADモデルは、各種CADツール専用のファイル形式の他、IFC形式でも出力可能。ファイルには形状だけでなく、長さや径などの寸法情報や属性情報を含められるため、設備CADや建築CADにインポートして編集および加工が行える。
さらに最新バージョンでは、インポートした3D DWG形式のCADモデルと点群との干渉チェック機能も追加。「AutoCAD」などで作成した設備モデルや、InfiPointsで点群からCAD化した後にCADツールでより細かな編集を加えたモデルを、InfiPoints上で点群と重ね合わせ、搬出経路のシミュレーションなどが行える。加えて、計測した点群データをOculus Riftに表示し、VR活用できるアプリケーションを利用することで、ユーザーはリアルに現場を体感しながら工事の事前検討が行えるという。
同社は、今後も点群処理に関する多様な機能をInfiPointsに搭載するとともに、データの入出力の両面でさまざまなツールとのシームレスな連携を実現し、ユーザーに最適なソリューションを提供するとしている。
