CADのネイティブデータから意味のある差分だけを自動検出する2D図面比較ツール

CADのネイティブデータを用いて、図形要素数、寸法、注釈などを正確に比較し、意味のある差分だけを自動検出する、2D図面比較ツール「Drawing Validator」をエリジオンが開発した。2017年12月19日に販売を開始し、2018年中をめどにPTCの「ThingWorx Navigate」との連携を開始する計画だという。

公開 2017年12月21日 07時00分

更新 2017年12月21日 09時10分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　エリジオンとPTCジャパンは従来のパートナーシップを拡大し、エリジオンが開発した2D図面比較ツール「Drawing Validator」を、PTCジャパンの既存顧客向けに提供することで合意した。

　同製品は、3D CADで作成された2つの2D図面を比較してその差分を検出し、それらを一覧化して出力する機能を有する。2017年12月19日にエリジオンが発売し、将来的にPTCの「ThingWorx Navigate」アプリケーションとの連携を開始する予定だとする。販売価格（税別）は年間100万円。

3Dデータ比較技術を2D図面差分解析に応用、差分の目視確認から解放

　製造業で3D CADによる設計が主流となる中、開発部門と製造部門、あるいは部品サプライヤーとのコミュニケーションにおいて、2D図面が重要な役割を果たしている。こうした現状を踏まえ、3Dデータ比較技術の開発を手掛けるエリジオンは、同技術を応用することで「世界初」（エリジオン）をうたう2D図面差分解析ツールを開発した。

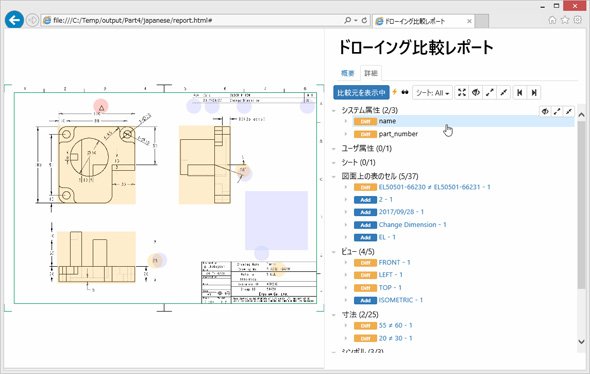

エリジオンが開発した2D図面比較ツール「Drawing Validator」の画面イメージ（出典：エリジオン）

　通常、2D図面で設計変更前後の確認を行う場合、時間と労力を要する上に“抜け漏れ”が発生しやすい目視確認が必須となっている。さらに、一般的な既存の図面比較ツールは、2つの画像を重ね合わせて差異を検出するため、わずかな表示の揺らぎなどを全て検出してしまい大きな導入効果が見込めなかったという。

　同製品は、モデル形状のわずかな差分も検出可能で、CADが内部で保持する数値情報（ネイティブデータ）を用いて、図形要素数、寸法、注釈などを正確に比較する。検証項目についても柔軟にカスタマイズでき、あらかじめ設定した独自定義に基づいて、“ユーザーにとって意味のある差”だけを的確に検出する。そして、比較結果のレポートは一般的なWebブラウザで閲覧可能なHTMLファイル形式で出力される。ユーザーはレポート内にリスト表示された検出箇所を1つずつ確認することで、抜け漏れなく差分を確認できる。

　同製品を活用することにより、設計者が自ら行った変更内容の事後確認や、承認者の検図にかかる負担を従来プロセスと比較して大幅に軽減でき、見落としのない信頼性の高い検図プロセスを実現できるとする。さらに、自社で編集した設計データを取引先へ渡す際に比較結果レポートを一緒に提出することで、設計変更箇所を的確に伝えられ、円滑なコミュニケーションが実現できるという。

　まずは、PTCの「Creo Parametric」で作成された図面比較をサポートし、今後対象CADを順次拡大する予定。また、PTCのThingWorx Navigateとの連携については、2018年中をめどに実現する見通しである。
