NDES／エリジオン CADデータチェッカー

3D CADデータのやりとりで発生する形状破損などのトラブル修正から設計者を解放

NTTデータエンジニアリングシステムズ（NDES）とエリジオンは、製造業向けの3D CADデータ品質管理サービスに関するアライアンス契約を締結。NDESのクラウドサービスにエリジオンの3D CADデータ変換／活用支援ツールのエンジンを搭載し、データ品質管理サービス「CADデータチェッカー」として提供する。

公開 2017年09月29日 09時00分

更新 2018年06月28日 11時03分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

設計現場の課題を解消するデータ品質管理サービス

　設計製造の現場では3D CADの導入が進み、3D CADで設計された3Dデータがモノづくりの各プロセスにおいて役立てられている。また、現在のモノづくりを取り巻く環境は、製品の多様化や高機能化が進み、海外やパートナー企業を含む複数拠点間での協調設計などが行われ、異なる3D CADで作られた3Dデータが関係者間でやりとりされることも珍しくない。

　現状、こうした3D CADデータのやりとりでは、STEPやIGESなどの中間フォーマットに変換して授受されることが一般的となっているが、中間フォーマットに変換することで3D CADデータの品質が劣化してしまい、面データの欠損や形状のゆがみといった問題が発生するケースがある。そのため、多くの設計製造現場では、この問題箇所の修正に多くの時間と手間を費やしており課題となっている。

　こうした状況を受け、NTTデータエンジニアリングシステムズ（以下、NDES）とエリジオンは、製造業向けの3D CADデータ品質管理サービスに関するアライアンス契約を締結。NDESが提供するモノづくり業界向けクラウドサービス「Manufacturing-Space」に、エリジオンの3D CADデータ変換／活用支援ツール「CADdoctor」および「ASFALIS」の3D CADデータ処理エンジンを搭載し、データ品質管理サービス「CADデータチェッカー」として2017年9月19日から提供を開始した。

◎「3D CAD」関連記事～導入・活用事例、課題、解説～など：

&raquo 業界トップのおにぎり成形機メーカーが取り組んだ“3D CAD推進”

&raquo 地下足袋メーカーが考えたトレーニングシューズ、その製品化と未来の靴づくりを支えるデジタル技術

&raquo エポック社が「シルバニアファミリー」の製品開発で実践する3Dモノづくり

&raquo 何のために3D CADを導入するのか――あらためて、その目的を明確に

&raquo 主要製品を完全網羅、商用3D CAD製品カタログ

⇒ 新着記事をチェックする

形状破損などのトラブル確認と自動修復が容易に

　CADデータチェッカーは、3D CADデータのやりとりで発生する形状破損などのトラブルをCADdoctorの3D CAD処理エンジンを用いてチェックし、高品質な状態に自動修復を行う。

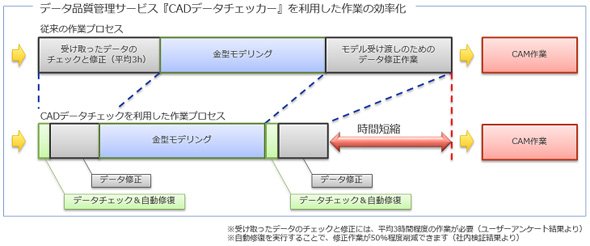

データ品質管理サービス「CADデータチェッカー」による作業の効率化

　ユーザーは、取引先や設計部門から受け取った3D CADデータをManufacturing-Space上のデータコンシェルジュサービスに登録することで、直ちに3D CAD処理エンジンを起動してデータ品質のチェックが行える。チェック結果は、品質レベルにあわせ、データコンシェルジュ上に青、黄、赤のシグナルで表示され、データ品質の良否を直観的に判断できる。不良と判断された3D CADデータは不良内容のレポートを確認でき、自動修復が行える。これら機能により、ユーザーは受け取った3D CADデータの品質を細かく確認し、不良箇所を3D CADで修正するといったトラブル対応作業から解放され、作業効率が向上するという。

　対象フォーマットは、NDESが提供する金型業界向け3D CAD／CAMシステム「Space-E」のMDPフォーマットと、異なるCAD／CAMシステム間でのデータ授受に利用される中間フォーマットであるSTEP、IGESに対応する。

　月額利用料は、3D CADデータの品質チェックが無料（別途、データコンシェルジュサービスの利用契約が必要）。CADデータチェッカーはスポット利用の場合で月額5万円、年間契約の場合で同3万円となっており、同社はManufacturing-Spaceのユーザーを対象に、3年間で250社の契約を目標に掲げている。

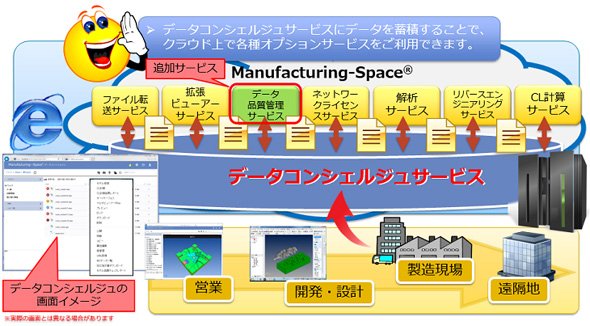

「Manufacturing-Space」サービス概要イメージ図
