日立製作所 工場シミュレーター／組立ナビゲーションシステム
BOMの代わりに「原単位」を用い、多品種少量生産に適した生産計画を自動立案（2/2 ページ）
3D作業手順書を自動生成する「組立ナビゲーションシステム」
一方の組立ナビゲーションシステムは、現場作業者が直感的に理解できるような3D作業手順書を自動生成するものである。同社が独自開発した特許技術（アルゴリズム）により、3D CADで設計したデータ（中間ファイル形式）を基に、最適な組み立て手順に分解した3D作業指示書を自動生成し、それを専用ビュワーで閲覧できる（PDF出力にも対応）。「例えば、一部設計変更が生じて3D CADで修正をかけた場合でも、自動で3D作業手順書が作成できるため、急な設計変更に対しても後工程に大きな影響を与えず、迅速に対処できる」（大橋氏）。

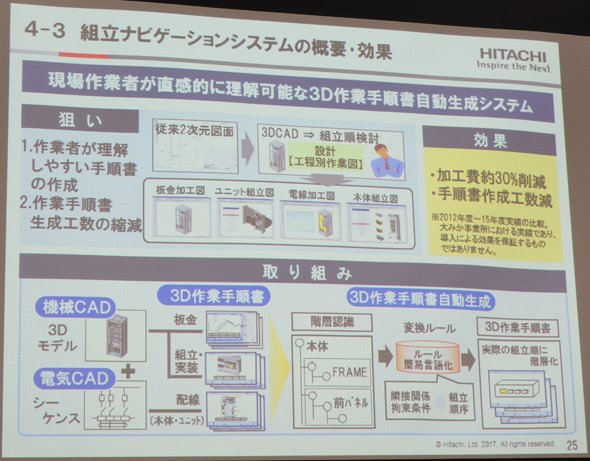

「組立ナビゲーションシステム」の概要と効果について
「組立ナビゲーションシステム」のデモムービーより
同システムは多種、複雑な構造であっても作業性を考慮した3D作業指示書を作成できるという。作成された手順書は基本的に1作業1図面でまとめられているため、複数作業が記載された製作図面から手順を読み取る作業が不要となる。さらに、作業者が確認したい任意の角度で作業方法を確認できるというメリットもある。また、実際の作業に不可欠な注意事項（締め付けトルク数やグリスの塗布など）も3D CADデータとリンクさせておくことで、併せて表示できるため、作業者の経験やスキルに左右されず、一定品質で作業が進められるとする。
日立製作所では、今回発表の工場シミュレーターおよび組立ナビゲーションシステムとともに、ソリューション導入コンサルティングサービスの拡張を発表。適用範囲を生産設計に拡張し、設計業務の生産性と品質を向上させるモジュラー設計の導入支援を、同年11月から開始するという。

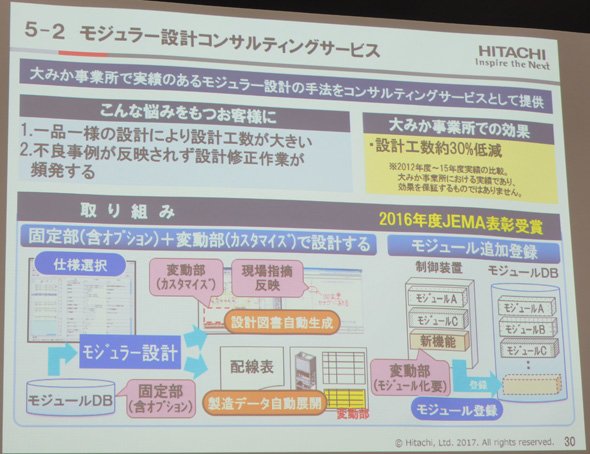

モジュラー設計コンサルティングサービスについて
