MODELA MDX-50の魅力とは？　切削加工初体験

　今回、スタンダードモデルの上位機種であるMODELA MDX-50を用いた切削加工を体験してきました。以降でMODELA MDX-50の特長と、実際の加工の様子を順番に紹介していきます。

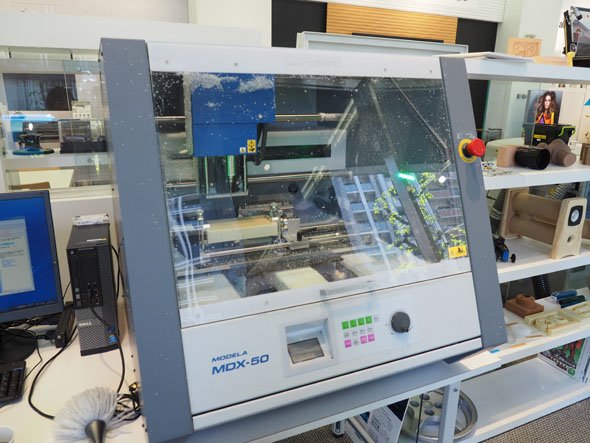

画像4　3次元切削加工機のスタンダードモデル「MODELA MDX-50」

工具交換もオート！　使い勝手が向上した「MODELA MDX-50」

　スタンダードモデルであるMODELA MDX-40Aと、MODELA MDX-50は、金属を除く樹脂系素材（ケミカルウッドやモデリングワックスなど）を用いた試作加工を実現する3次元切削加工機です。ボディーサイズがコンパクトで、低価格（MODELA MDX-40Aが税別販売価格74万8000円、MODELA MDX-50が128万円）という点も両機種共通です。

　MODELA MDX-50は、2009年に発売されたMODELA MDX-40Aの上位機種として、2016年10月に販売を開始しています。MODELA MDX-40Aの切削能力はそのままに、生産性とワークフローの効率化を追求。XYZ軸の動作速度を上げることで、生産性を向上させています。最大6本の工具を自動交換するATC（自動工具交換装置）を標準搭載し、工具交換によるダウンタイムを排除し、荒削りから仕上げのワークフローの効率化を実現しています。また、材料を0～360度の範囲で自動回転させる回転軸ユニット「ZCL-50」（オプション品：税別29万8000円）を装着することで、多面加工や円筒物の加工にも対応しています。

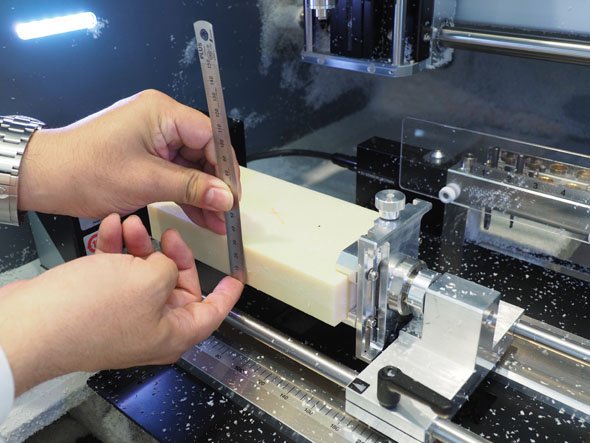

画像5　「MODELA MDX-50」に取り付けられた回転軸ユニット「ZCL-50」

　最大ワークエリアもサイズアップしており、MODELA MDX-40Aの1.6倍となる400×305×135mmを実現。A4サイズのノートPC程度の大型モデルの加工や、複数パーツを並べた加工が行えます。ちなみに、回転軸ユニットを使用すると多少ワークエリアが小さくなりますが、それでもMODELA MDX-40Aと比べて1.4倍のワークエリアを確保しているそうです。

　また、本体前面に操作パネル（ビルトインパネル）を搭載したことで、加工状況を確認しながらスピンドルの回転数や加工速度をコントロールすることが可能です。PCの画面から操作できる「VPanel」についてもユーザビリティが向上しており、加工完了やエラー発生をメールで通知してくれる機能や、工具の使用時間や交換時期を把握できる機能などを搭載しています。


製品名	MDX-50
加工可能な材質	ケミカルウッド、モデリングワックスなどの樹脂（金属は対象外）
動作範囲	400（X）×305（Y）×135（Z）mm
動作速度	XY：7～3600mm/min、Z：7～3000mm/min
スピンドルモーター／回転数	ブラシレスDCモーター／4500～1万5000rpm
制御コマンド	RML-1、NCコード
インタフェース	USB
外形寸法／重量	760（幅）×900（奥行）×732（高さ）mm／122kg
MODELA MDX-50の主な仕様
