IoTスペシャリストを目指そう（8）

第8問 IoTで用いられるネットワーク（1/3 ページ）

IoTプロジェクトを計画・推進するには、技術から法律まで幅広い知識が求められます。本連載ではIoT検定制度委員会監修の下、IoT関連の知識・スキルアップに役立つ問題を出題し、その解答を詳しく解説していきます。今回のテーマは「IoTで用いられるネットワーク」です。

公開 2016年12月22日 08時00分

著者

IoT検定制度委員会

[TechFactory]

印刷する連載新着通知を受け取る

IoTに適したセンサーネットワーク

　IoTの典型の1つに、センサーで測定したデータを通信回線で集め，クラウドやサーバで処理を行うというものがあります。その具体例として第5問「センサーと組み込みシステム」では、田畑の温度の「見える化」を題材に説明しました。

センサー（組み込みシステム）で取得したデータを携帯電話通信網を介してクラウドにアップロードし、“見える化”するまでの流れ

　この例は温度センサーを持つ1つの組み込みシステムで温度測定を行い、携帯電話回線でデータ送信するものです。田畑全体で温度差があまりないという前提に立つならこのように1つのセンサーで十分なので、電池駆動の温度センサーからのデータを携帯電話回線を用いて収集することができます。

◎「IoTスペシャリストを目指そう」バックナンバー　

&raquo IoTにおける無線機器の認可　
 &raquo IoTシステムの外部委託　
 &raquo センサーと組み込みステム　
 &raquo IoTで注目される「NoSQL」データベースとは　
 &raquo IoTシステムの品質保証と安全保証　

　これに対し、プラントなどで温度分布を測定し、そのデータをクラウドで処理を行いPCに“見える化”するといった場合には複数のセンサーが必要です。この複数のセンサーにそれぞれ携帯電話回線を持たせることは現実的ではないので、LANでまとめてからインターネットへ接続することになります。

　しかし、PCなどで一般的ないわゆる無線LAN（IEEE 802.11 a/b/g/n/ac）は動画再生などに適した高速大容量の無線通信技術ですが、温度分布の測定では多数の温度センサーから少量のデータを集めるので、高速大容量である必要はありません。センサーネットワークはこのような用途のために開発されました。

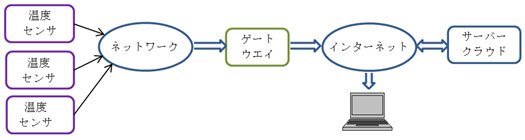

センサーネットワークを利用したIoTの概略

　小容量で低速な回線にすることで低消費電力が可能になり，電池での長期駆動が実現し電源工事も不要になります。有線でも良いのですが、配線不要な無線センサーネットワーク「WSN」（Wireless Sensor Networks）が本命です。このWSNにゲートウエイを介してインターネットへ接続します。

　IoTではデータ収集に適したWSNだけでなく、家庭内の電力管理に用いる「HAN」（Home Area Network）や自動車や工場での制御に用いる「CAN」（Controller Area Network）、ヘルスケア関連で用いるBAN（Body Area Network）などのネットワークが活躍します。また、ネットワークを距離によりPAN、LAN、MAN、WANに分類することもあるので、覚えておきましょう。PANは身の回りの機器を接続するネットワークなので、センサーネットワークは接続距離としては主にPANに分類されます。

<2	IoTに用いられるさまざまなネットワーク
<2	計測	WSN (Wireless Sensor Networks)	近く	PAN (Personal Area Network)
<2	家庭	HAN (Home Area Network)	構内	LAN (Local Area Network)
<2	制御	CAN (Controller Area Network)	都市	MAN (Metropolitan Area Network)
<2	人体	BAN (Body Area Network)	世界	WAN (Wide Area Network)
