業務に適した3D CADをレーダーチャートで探る（2）
「SOLIDWORKS」を6つの視点で徹底評価する（2/2 ページ）
SOLIDWORKSの総合評価をレーダーチャートで表すと……
それでは、SOLIDWORKSに関するレーダーチャートを発表します。

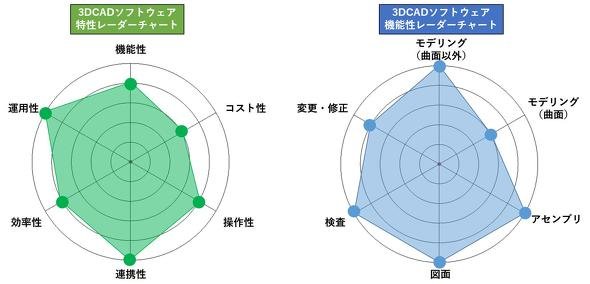

画像7 SOLIDWORKSをレーダーチャートで評価
大前提として、この結果は、普段さまざまな3D CADソフトを使用している筆者の判断による評価です。当然、何を設計したいのかにより評価は異なってきますが、本連載においては、できるだけフラットに、公平に評価したいと考えています。
モデリングは、他の3D CADと比べて高機能で操作性も良いと感じます。曲面については細かく設定する機能があり、寸法定義を求める工業デザインや機械設計分野で利用できます。
ただし、CGソフトのように感覚的に面を作るのは苦手です。さらに曲面の作成を強化したい場合には、アドインソフトや「SOLIDWORKS Industrial Designer」などの別ソフトを使用することで感覚的に面を作成できます。
3D CADを使用している人であれば、曲面上へのフィレットエラーやオフセットエラーといった複雑な曲面でのエラーによって、先に進めなくなってしまった……という苦い経験があると思います。こうしたエラーが少なくなると非常にうれしいですよね。モデリングの曲面の強化は、3D CADを使っている人たちにとって切なる願いでしょう。今後、このような悩みを解消できる3D CADが出てきた場合は、最高ポイントを付けたいと思います。
アセンブリ、図面、検査機能については、さらなる機能アップを要望したいところはありますが、他の3D CADと比べても使い勝手は良いといえるので最高ポイントとしました。
変更・修正については、きちんとした作業履歴を作成できれば、連動した変更および修正が可能ですが、場合によってはエラーが発生し、設計者を苦しませることがあるため、ここは今後の期待も込めて最高点ではなく1つポイントを下げました。
連携性、運用性については、多くのユーザーに使用されていることで、多くのアドインソフトが用意され、かつサポート体制もしっかりと整えられており、安心して使用できるため最高点です。
効率性は、今後の期待も込めて1ポイント下げています。レスポンスは早ければ早いほどうれしいものですからね。コスト性についても今ソフト業界で増えてきている時間貸しや、使用した分での支払いなどにも対応してもらいたいという期待を込めての評価です。現在、SOLIDWORKSの開発元であるダッソー・システムズが力を入れているさまざまなアプリケーションを利用できる「3DEXPERIENCEプラットフォーム」に期待ですね。
SOLIDWORKSはCAD機能だけじゃない！
SOLIDWORKSには本当に多くの機能があるため、ここでその全てを紹介することはできません。詳しく知りたい方は、ぜひ一度Webサイトなどを見て詳しく調べてみてください。
筆者が特に評価している機能は、シミュレーション（CAE）です。今回は3D CADの機能評価だったので触れませんでしたが、SOLIDWORKSには、CAE機能が搭載されています。Standardでは単品部品の線形静解析、Premiumではアセンブリなどの解析にも対応し、「SOLIDWORKS Simulation」を購入してアドインすることで、多くの種類の解析を行うことが可能です。3D CADで設計して解析するという流れを同じソフト上でスムーズに行えます。

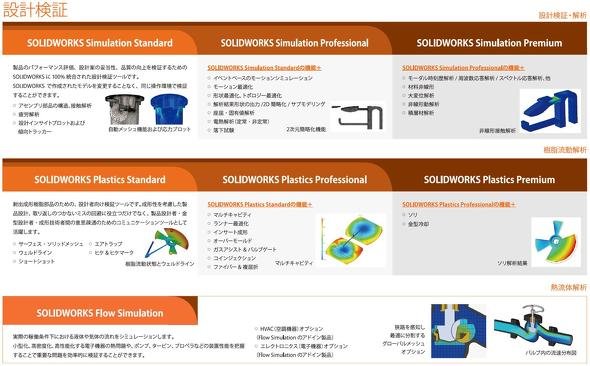

画像8 SOLIDWORKS Simulationによる設計検証 ※SOLIDWORKS製品群シートより
最近では「SOLIDWORKS CAM」も搭載され、加工プログラムの作成もできるようになっています。また、3Dスキャナーなどで現物を測定したメッシュデータの編集や活用についても徐々に機能が強化されています。筆者は今後よりメッシュデータがCADデータのように扱えるようになるのを楽しみに待っています。（次回に続く）
