LucidShape CATIA CAA V5 Based Version 2018.09

ヘッドランプ曲面の照度結果の3D表示に対応した自動車用照明設計ソフトの最新版

サイバネットシステムは、Synopsys（シノプシス）が開発する自動車用照明設計ソフトウェアの最新バージョン「LucidShape CATIA CAA V5 Based Version 2018.09」の提供開始を発表した。

公開 2018年10月19日 07時00分

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　サイバネットシステムは2018年10月11日、Synopsys（シノプシス）の自動車用照明設計ソフトウェア「LucidShape CATIA CAA V5 Based」の最新バージョン、「LucidShape CATIA CAA V5 Based Version 2018.09」の提供開始を発表した。

　LucidShape CATIA CAAV5 Basedは、ヘッドランプやテールランプといった自動車用照明器具の設計、解析、見栄え評価を「CATIA V5」環境下で実行できるソフトウェア。ソフトウェア間のモデル転送が不要で、設計した形状をシームレスに解析できる。また、GPUを用いた光線追跡機能を備えており、NVIDIA製GPUを用いた高速なシミュレーションが可能である。

　最新バージョンであるLucidShape CATIA CAA V5 Based Version 2018.09で追加および強化された機能は大きく3つある。

◎「CAE」関連記事～選定、導入・活用事例、課題～など：

&raquo 速度と費用の関係は？　利便性と安全性の確保は？　「クラウドCAE」を徹底検証

&raquo パスタで橋を作ってデザインが構造を強くすることを証明せよ！　設計者CAE講座

&raquo 設計・解析者が期待するクラウド型CAEの導入メリット

&raquo IoT時代、CAEはさらに大きな役割が期待される

&raquo CFDシステムにブレードサーバ96台を追加導入、船体全体の解析を2週間から2日に

自動車照明の高精度な解析をシームレスに実行

　1つ目は、曲面上の「照度分布解析機能」だ。3次元的な奥行きやうねりの多い自動車照明器具の解析を正確かつ効率的に行うには、曲面を含む任意面上の照度分布の評価が必須となる。このたび搭載された照度分布解析機能は、曲面上の照度分布を解析すると同時に、3Dビューへ結果の描画を行う。これにより、従来困難だった集光ポイントの発見が容易になり、集光による熱変形などの不具合箇所を迅速に予測できる。

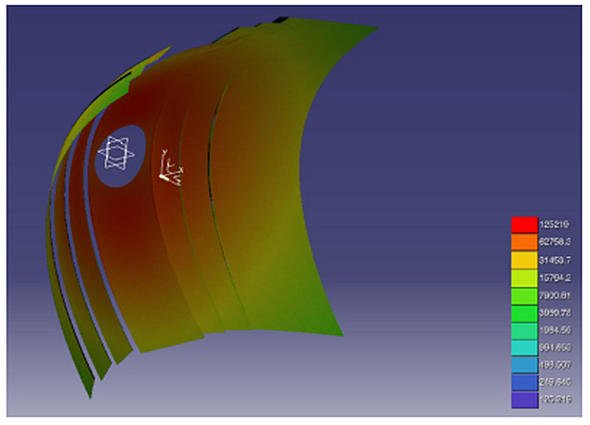

照度結果の3Dビュー表示　出典：サイバネットシステム

　さらに、照度分布が描画されたパーツの任意の場所における照度値を直接確認することが可能である。得られた結果は必要に応じ、ASCIIファイルへ出力可能で、その後の照射エネルギーに応じた熱解析など任意の追加解析に利用できる。

　2つ目は、「ライトガイドデザイナー機能」の強化だ。ライトガイドデザイナーは、最適化を使用して自動車ライトガイドをモデル化する機能だが、最新バージョンでは、複数のライトガイド設計に対応した。従来の一筆書きのような描画だけでなく、枝分かれした形状など、これまで以上に柔軟な形状に対して最適化設計が行える。

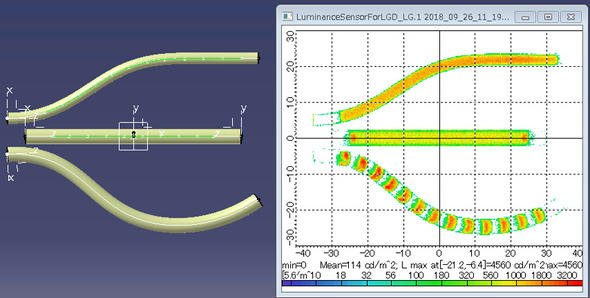

複数のライトガイドが設計可能に　出典：サイバネットシステム

　加えて、ライトガイドのプリズム形状にベジエ曲線のパラメーターを反映する前に、その形状を視覚化する「ベジエ曲線プレビュー機能」が新たに追加された。

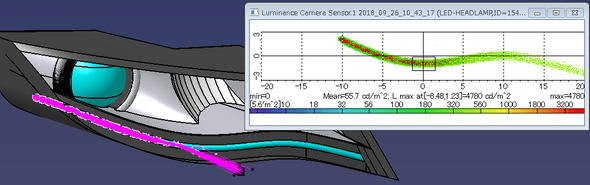

　3つ目は、光線経路解析結果や描画のさらなる高速化だ。LucidShapeは、高速照明シミュレーション法「GPUTrace」機能を搭載し、グラフィックスカードのGPUを計算の一部に利用することで、シミュレーション速度を向上させている。今回新たにGPUTraceが、Ray History Sensor（迷光解析機能）やシミュレーション時の乱数固定機能に対応。これにより、光線経路の解析や結果の3D描画が大幅に高速化され、さらに乱数によるノイズの影響なく、形状修正の効果確認が行えるようになったという。
