動作速度が最大18％向上

安川電機、アーク溶接ロボットの新製品「MOTOMAN-AR1440E」を発売

安川電機は、アーク溶接ロボット「AR」シリーズの新製品として、可搬質量6kg、最大リーチ1440mmの7軸アーク溶接ロボット「MOTOMAN-AR1440E」を発売した。

公開 2018年09月20日 12時00分

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　安川電機は2018年9月3日、アーク溶接ロボット「AR」シリーズの新製品として、可搬質量6kg、最大リーチ1440mmの7軸アーク溶接ロボット「MOTOMAN-AR1440E」を発売した。新型ロボットコントローラー「YRC1000」と合わせて使用することで、ロボットのパフォーマンスを最大限に引き出せる。

◎「産業用ロボット」関連記事～導入・活用事例、課題、メリット、市場～など

&raquo オムロンが示す「産業用ロボットの未来」――人との新たな協調、設備との協調へ

&raquo 吉野家の食器洗浄を支援する協働ロボット、自動仕分けで78％の工数削減を目指す

&raquo 腐ったミカンもつぶさずにつかめる「リアルハプティクス技術」搭載双腕ロボット

&raquo ロボティクス市場の成長をリードするアジア、2020年国内市場は2015年の2.3倍に

&raquo 産業用ロボットがハックされる!?　トレンドマイクロがサイバー攻撃のリスクを検証

⇒ 新着記事をチェックする

　MOTOMAN-AR1440Eは、7軸制御によるアームの回り込み姿勢により、最適な溶接トーチ姿勢を維持したまま溶接できる。同社の従来機種と比較して、各軸の動作速度が最大18％向上した。また、ロボット手首軸を短くし、基本軸の移動量を最適化することでタクトタイムを短縮。新たな軌跡制御を採用して、従来機種より軌跡誤差を80％減少した。テスト運転、プレイバック時も動作速度変化によらず同じ軌跡で動作する。

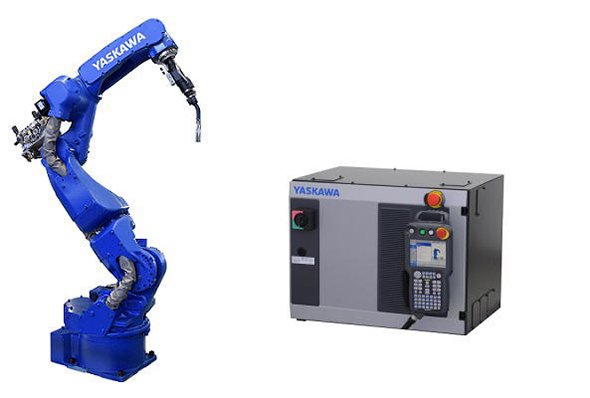

「MOTOMAN-AR1440E」と「YRC1000」コントローラー出典：安川電機

　スリムアームの採用により、周辺設備への干渉を低減。小型躯体ながら広い動作範囲を確保している。中空アームにより、トーチケーブルをアーム内に収納可能だ。従来機種では3kgだった可搬質量を6kgに強化し、各種センサーなどを搭載できる。

　アーム形状は、溶接時に飛散するスパッタや粉じんなどの堆積を少なくする、丸みを帯びた耐環境デザインを採用。手首軸はIP67を標準採用する他、スパッタなどの異物浸入対策を強化。従来機種と比較して外乱に強い構造にした。

　ロボットとコントローラー間をケーブル1本で接続しており、設備立ち上げ時間を短縮し、配線の少ない設備を構築できる。マニピュレータ内部の通信線の断線や各軸サーボモーターのエンコーダー異常が発生した際には、プログラミングペンダント上に異常アラームを表示。通信線の断線時の仮復旧や仮配線を行えるマルチポートを各部位に配置した。

　同製品と、溶接トーチの角度変化に応じて溶接波形を自動調整する「シンクロウェルディング機能」を搭載した溶接電源「MOTOWELD-X350」を組み合わせることで、トーチの角度変化に伴う溶接条件調整の時間を短縮し、スパッタ発生を抑える。さらに、MOTOWELD-X350とオプションの交流ユニットを使用すれば、薄板に有効な交流溶接ができる。
