蛇の目ミシン工業 JR3000ERT

省スペースで正確な切断が可能な卓上基板分割ロボット

蛇の目ミシン工業は、卓上基板分割ロボットの新機種「JR3000ERT」を発売した。

公開 2017年04月27日 15時00分

更新 2017年12月19日 12時41分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　蛇の目ミシン工業は2017年4月、卓上基板分割ロボットの新機種「JR3000ERT」を発売した。価格はオープンで、初年度の年間目標販売数を120台としている。

◎編集部イチ押し関連記事

急成長するロボティックス市場を支える産業用ロボット

&raquo ロボティクス市場の成長をリードするアジア、2020年国内市場は2015年の2.3倍に　
 &raquo 宇宙ロボット技術を製造現場向けパワーアシストグローブに応用――GMが自社工場で試験　
 &raquo ロボットの動作軌道を自動生成し、作業負担を軽減するパスプランニング機能　
 &raquo 設置占有面積を従来比40％削減、折り畳み式スリムアーム採用の小型6軸ロボット　
 &raquo FAで堅調な伸びを見せる無人搬送車、他業界への普及は

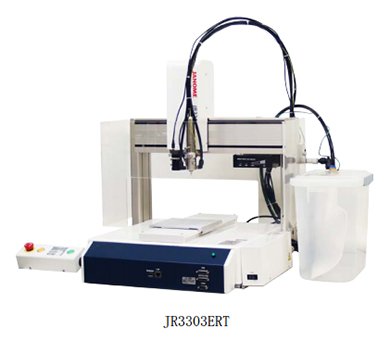

　JR3000ERTは、基板分割ロボット「JR2000NERT」の後継機種。多機能型卓上ロボット「JR3000」シリーズに高精度スピンドルモータを搭載し、集じんシステム、インジケーターなどをパッケージ化した。正確な基盤切断が容易になり、卓上ロボットのため設置スペースが削減する。今回、新たに分割可能範囲の異なる5機種をラインアップした。

　オプションの基板分割専用PCソフトウェアは、同機にUSBカメラを取り付けることで、PC画面上の拡大映像から切断位置を設定できる。CADデータを基に切断経路を作成する際は、刃物径を加味して表示する。オフセット機能を用いて容易に切断位置を指定できるため、短時間で正確なプログラムが作成できる。

　プログラムの記憶容量は、最大999プログラム、3万2000ポイント。DXFデータ、ガーバーデータ、JPEG画像を基に切断プログラムを作成できる。設定した稼働時間が経過すると、LEDで刃物の交換時期を告知する機能もある。

　その他のオプションとして、USBカメラセット、ティーチングペンダント、2個までのモータ制御が可能な補助軸機能を用意。また、フィールドバスに対応する（CC-Link、DeviceNet、PROFIBUS）。
