業務に適した3D CADをレーダーチャートで探る（5）
「iCAD SX」を6つの視点で徹底評価する（2/2 ページ）
iCAD SXの総合評価をレーダーチャートで表すと……
それでは、iCAD SXに関するレーダーチャートを発表します。

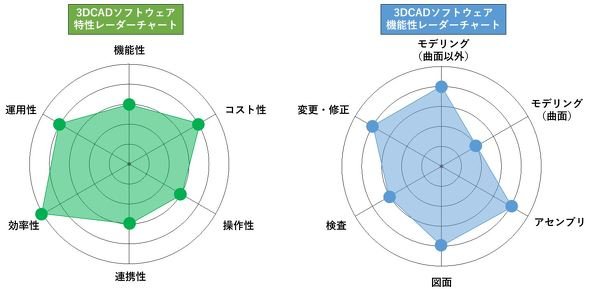

画像6 iCAD SXをレーダーチャートで評価
大前提として、この結果は、普段さまざまな3D CADソフトを使用している筆者の判断による評価です。当然、何を設計したいのかにより評価は異なってきますが、本連載においては、できるだけフラットに、公平に評価したいと考えています。
まず機能性ですが、iCAD SXは機械／設備設計向けに機能が特化しているため、汎用（はんよう）的な機能が豊富にあるわけではありません。そのことから3ポイントとしています。しかしながら、機械／設備設計を行う上で必要な機能がそろっており、履歴に縛られることなく直感的に設計が行え、モデルの流用なども容易にできることは高く評価したいところです。
コスト性については、ハイスペックの高価なPC／ワークステーションを用意しなくても運用できるため4ポイント。操作性については、今後の期待も込めて3ポイントとしています。
連携性については、より他のソフトウェアとの連携ができるようになってほしいという願いを込め、こちらも3ポイント。また、効率性については、他の3D CADソフトウェアと比べ、大規模なアセンブリデータを高速に処理できることから、最高の5ポイントを付けています。
そして、運用性ですが、保守契約を結んでいる場合、リリースアップデートや修正パッチが定期的に提供され、電話／メール／Webサイトなどによるサポート体制もしっかりとしていることから4ポイントとしました。
設計対象が異なると、当然、最適な3D CADも違ってきます。造形／意匠設計指向の3D CADは、自動車デザインのような自由曲面を駆使した形状設計に適していますが、数千～数万もの部品レイアウトや構成を検討するアセンブリ設計には不向きです。iCAD SXは、機械／装置設計の製品形状や設計プロセスの特徴に着目して開発された3D CADになります。
3次元自動設計による業務革新～自動設計pro for iCAD
今回の評価には入れませんでしたが、富士通は自動設計ソリューションによるプロセス改革を行うための「FUJITSU Manufacturing Industry Solution」を提供しており、iCAD SXに機能を追加することで自動設計環境を実現します。
これを用いれば、製品仕様を入力するだけで、3Dモデルを生成し、組図、部品図、部品表などを自動出力できます。また、見積もりのための3Dモデル生成や見積もり図面、見積もり書作成の時間を飛躍的に短縮することが可能です。製品仕様などの入力はExcelで行うこともでき、繰り返し作業となりがちな“似て非なる設計”を自動化することで、圧倒的な設計時間の短縮を実現します。さらに、形状が複雑であっても、設計ルールや作成手順が決められていれば、製品種別を問わず幅広く適用できます。筆者が今注目している機能の1つです！

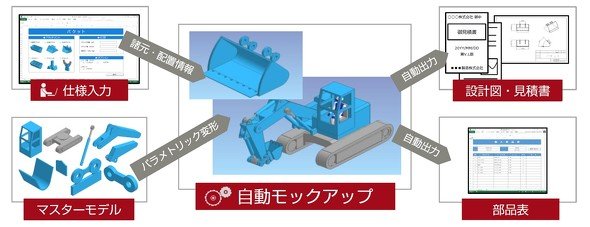

画像7 「FUJITSU Manufacturing Industry Solution 自動設計pro for iCAD」 ※製品カタログより
iCAD SXは、国産の数少ない3D CADです。今後も機械／装置向けに特化し、より使いやすく、より高機能に、そして“世界最速”の3D CADとして進化を続けてほしいと思います。 （次回に続く）
