コダマコーポレーション TopSolid’Cam 7.10J

マシンシミュレーション一体型の3次元ソリッドCAD／CAMシステム

コダマコーポレーションは、フランスのCAD／CAMベンダーであるMissler Softwareが開発した3次元ソリッドCAD／CAMシステムの新製品「TopSolid’Cam 7.10J」の販売開始を発表した。

公開 2017年01月16日 07時00分

更新 2017年12月08日 19時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　コダマコーポレーションは2016年12月20日、フランスのCAD／CAMベンダーであるMissler Softwareが開発した3次元ソリッドCAD／CAMシステムの新製品「TopSolid’Cam 7.10J」の販売開始を発表した。同社はMissler Softwareの国内総販売元として同製品の開発、販売、サポートを行うという。

◎編集部イチ押し関連記事

設計環境改善

&raquo 安心してCAD設計業務が行えるハイエンドワークステーション　
 &raquo 第6世代CoreプロセッサとQuadro M1000Mを搭載したCAD向けフルHD15型ノートPC　
&raquo CAD設計者に最適な薄型・狭額縁デザインの4K2K液晶モニター

⇒「設計向けハードウェア」関連の新着記事をチェックする

3次元ソリッドCAD／CAMシステム「TopSolid’Cam 7.10J」――3つの特長

　同製品の特長は大きく3つある。1つ目は「CAD、CAM、マシンシミュレーションの連携」である。TopSolid’Cam 7.10Jは、同じくMissler Softwareが開発した3次元CAD「TopSolid'Design」上で動作するため、治具の設計などにCAD機能をフル活用できる。工場にCADがない場合、これまで治具の設計は設計部門に依頼する必要があったが、同製品であれば工場内で業務を完結できるという。また、CADとCAMのユーザーインタフェースと操作性が同じであるため、操作を短期間で習得できる。

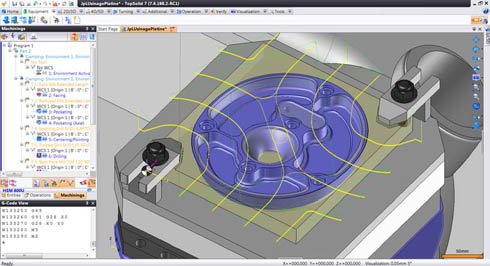

CAD機能で作成、配置した治具は自動的に避けて加工される（出典：コダマコーポレーション）

　続いて2つ目の特長は「『バレルミル』と『オーバルミル』への対応」だ。同製品では、樽型の工具であるバレルミルと楕円型のオーバルミルを利用できる。バレルミルやオーバルミルは、一般的なボールエンドミルと比較して、同じスキャロップ高さ（加工面の滑らかさ）で切り込み量を大きくでき、加工効率を高められるため、近年注目されている。

　そして3つ目の特長は「ユーザーの加工ノウハウの蓄積と加工の標準化」である。ユーザーの加工ノウハウを「メソッド」として登録、蓄積することで、加工の標準化とツールパス（工具の移動経路）の作成の自動化を推進する。ドリル穴、リーマ穴、タップ穴、座ぐり穴では、穴フィーチャー、加工精度などを認識。穴径などの条件分岐で固定サイクルを切り替えることもできる。面削り、ポケット、オープンポケットの自動化では、センタ穴、ドリル穴、ポケット荒取り、ポケット仕上げというような一連の工程のツールパスを自動で作成。また、3軸、4／5軸の荒取りからの仕上げでは、工具の使用順や切削条件などのパターンを登録できる。

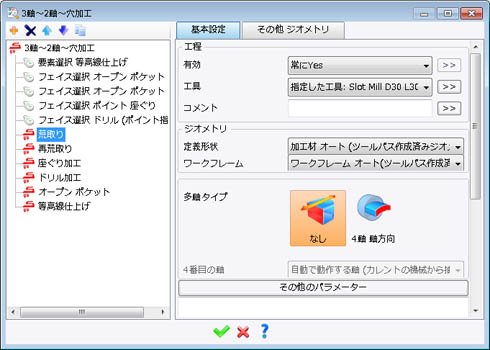

ユーザーが自分の加工ノウハウを登録する「メソッド」の画面（出典：コダマコーポレーション）

　対応OSは、「Windows 10 Pro」「Windows 10 Enterprise」「Windows 10 Education」（64bit）の他、「Windows 8」「Windows 8.1 Pro」以上、「Windows 7 Professional SP1」以上である。販売価格（税別）は150万円からで、「TopSolid'Design 7 Standard／Pro」、ポストプロセッサ、シミュレーション用環境設定が別途必要となる。
