日本ユニシス・エクセリューションズ CADmeister

専用モデリングとCAM機能を強化した国産3次元統合CAD／CAMシステムの最新版

日本ユニシス・エクセリューションズは、3次元統合CAD／CAMシステム「CADmeister」の新バージョンである「CADmeister V12.0」の提供開始を発表した。

公開 2017年08月23日 08時00分

更新 2017年12月08日 19時19分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　日本ユニシス・エクセリューションズは2017年8月2日、3次元統合CAD／CAMシステム「CADmeister」の新バージョンである「CADmeister V12.0」の提供開始を発表した。

　2005年7月に販売を開始したCADmeisterは、これまで国産の3次元統合CAD／CAMシステムとして、金型メーカーを中心に累計3万シート以上採用されてきた。今回のCADmeister V12.0の販売では、今後1年間で約5000ライセンスを出荷し、約36億円の売り上げを見込んでいるという。

◎編集部イチ押し関連記事

3D CAD導入とその効果設計業務改革の今

&raquo ボトムアップ設計からトップダウン設計へ、EIZOが新開発プロセスの採用で革新

&raquo 限界の先を目指し進化を続ける「SOLIDWORKS」、CEOが語る4つの戦略とビジョン

&raquo IoTやARとの連携を強化し、イノベーションと品質向上をもたらす次世代3D CAD

&raquo 日立建機、3次元CADを稼働させるVDI環境にオールフラッシュ構成のストレージシステムを採用

&raquo JVCケンウッド、3次元CAD／オフィス用途向けVDIを構築しワークスタイルを変革

⇒「3D CAD」関連の新着記事をチェックする

「CADmeister V12.0」の機能強化ポイント

　新バージョンのCADmeister V12.0では、3次元設計に求められるレスポンスと操作性の改善、専用モデリング機能の充実、CAM機能の強化が図られている。

　レスポンスと操作性に関しては、「操作できないコマンドの無効化」「カーソル周辺情報の表示」など、事前にシステム情報を視認できるように改善。これにより、ユーザーはシステムの操作や動作を認識しやすくなり、操作ミスを事前に抑止できると同時に、操作の手戻りを削減できるという。

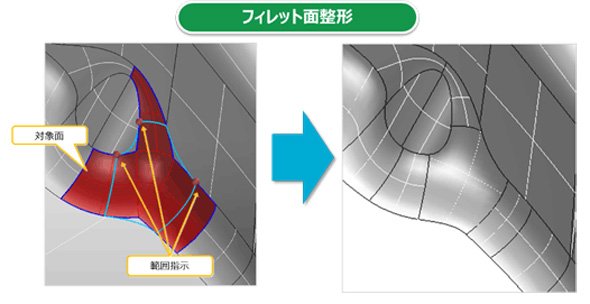

「フィレット面整形」機能について（出典：日本ユニシス・エクセリューションズ）

　専用モデリング機能の充実については、フィレット合流部にぼかし面形状をリアルタイムにプレビューしながら作成できる「フィレット面整形」機能を追加した。また、フランジ部に伸び率を見込んだ形状を作成する「フレア面」機能も加わった。

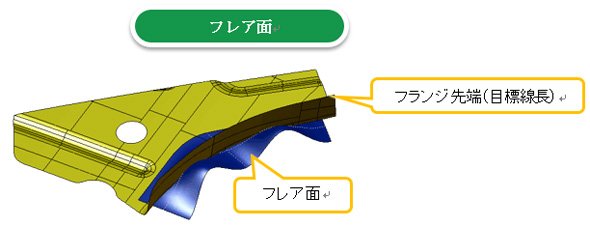

「フレア面」機能について（出典：日本ユニシス・エクセリューションズ）

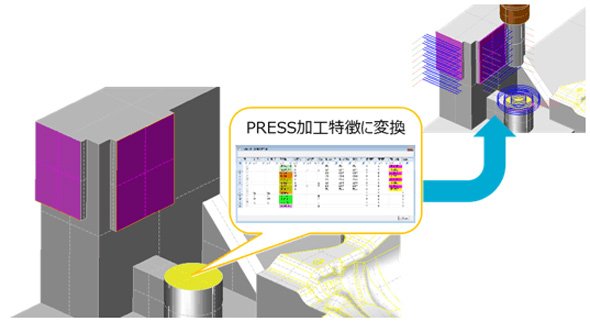

　CAM機能では、設計で付与した加工面の面色および粗度の情報を、PRESS加工特徴へ自動変換できるようになった。これにより、CAM加工工程を自動的に生成することが可能となる。さらに、等高系工程の複数領域指示が可能となった他、手順（工程）インポートでレイヤーまたはグループに所属する形状群から「面沿い／2D／穴開け」領域が自動設定されるようになった。
