低・中電力のモーター制御を簡略化するシングルチップのモータードライバ

STマイクロエレクトロニクスは、7～45Vの範囲で動作し、低・中電力のモーター制御を簡略化するシングルチップのモータードライバ「STSPIN830」と「STSPIN840」を発表した。

公開 2018年09月10日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　STマイクロエレクトロニクスは2018年9月4日、7～45Vの範囲で動作し、低・中電力のモーター制御を簡略化するシングルチップのモータードライバ「STSPIN830」と「STSPIN840」を発表した。

　両製品は、産業機器、医療機器、生活家電などに適した柔軟な制御ロジックと低RDS（ON）のパワースイッチを搭載する。

高効率と低コストを両立させるモータードライバ

　STSPIN830は、三相ブラシレスDCモーター用のモータードライバで、内蔵パワー段の3chハーフブリッジを制御するためのモード設定端子を備える。これにより、U／V／W相のパルス幅変調（PWM）を直接入力できる他、各ゲートに対して信号を個別に入力することも可能だという。また、インバーターの各レッグ用に専用のセンス端子を備え、3シャントまたは1シャントの磁界方向制御（FOC）用の電流検知の設定を簡略化する。

　一方のSTSPIN840は、2個のブラシ付きDCモーター、または1個の大型モーターを制御できるモータードライバーで、同社で実績のある“並列化コンセプト”を活用しているという。同製品は内蔵のフルブリッジを2個の独立したブリッジ、または2つのパワーMOSFETを並列で使用することで、低RDS（ON）と高い定格電流を実現する1個のブリッジとして構成できる。

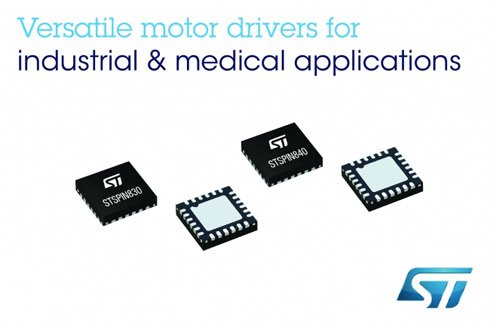

シングルチップのモータードライバ「STSPIN830」と「STSPIN840」（出典：STマイクロエレクトロニクス）

　両製品とも、オフ時間を調整できるPWM電流制御回路や利便性の高い省電力用スタンバイ端子に加え、堅牢（けんろう）性と信頼性に優れた駆動を実現するための保護回路（損失ゼロの過電流保護、短絡保護、減電圧ロックアウト、サーマルシャットダウン、インターロックなど）といった、豊富な機能を搭載する。

　また、両製品に内蔵されたパワー段には、わずか500mΩの低RDS（ON）を特徴とする同社独自のパワーMOSFETが採用されており、高効率と低コストを両立。STSPIN840は、出力ブリッジを個別または並列に接続して使用できるため、複数モーターを駆動するアプリケーションにおける部品点数の削減に効果を発揮する。

　STSPIN830は、FA機器、生活家電、小型ポンプ、コンピュータ用ファン、汎用（はんよう）冷却ファンなどに最適だという。一方のSTSPIN840は、ATMや現金処理機、舞台照明装置、サーマルプリンタ、紡績・縫製機器、自動販売機などでの利用に適しているとする。

　両製品ともに現在量産中で、QFNパッケージ（4×4mm）で提供。両製品ともに、単価は1000個購入時に約1.25ドルだという。
