　それでは、前回に引き続き、設計者が理解しておきたいキーワードについて解説します。

「ヤング率」「ポアソン比」とは？

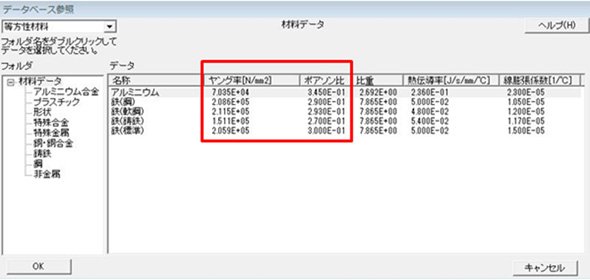

FJKSWAD材料データベース

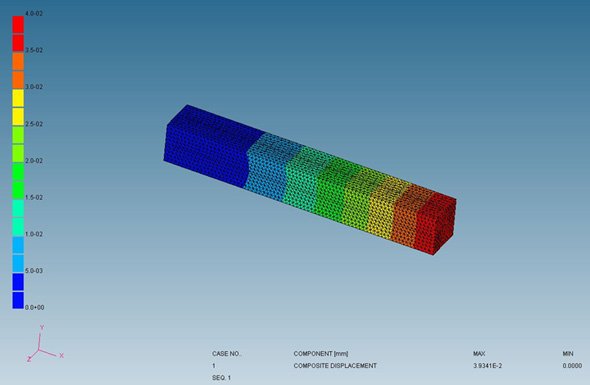

FJKSWAD解析結果例

ヤング率とは

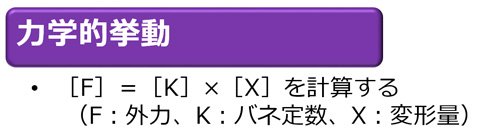

　「縦弾性係数」ともいわれる材料固有の定数で、CAEを運用する上では、「ヤング率」といわれ、アルファベットの「E」で示されます。前回、力学的挙動の式について紹介しました。

　金属も微小範囲においては、この挙動が成り立っています。よく目にする「応力歪線図」でいえば、弾性材料を引っ張り、引っ張ることをやめたときに、元の寸法に戻る範囲、すなわち線形性のある範囲があり、この範囲は「線形解析」として解きます（補足：この範囲外となる、すなわち力を解放しても元に戻らない領域の解析は「非線形解析」として解きます）。

　この範囲において、「材料を任意の力で引っ張ったときの応力σ（シグマ）とひずみε（イプシロン）は比例関係にあり、この比例定数がヤング率Eである」と筆者は解釈しています。ひずみについて補足しますが、ひずみは次の式に表されるように無次元の単位となります。

　これらの関係は、次の式で表すことができます。

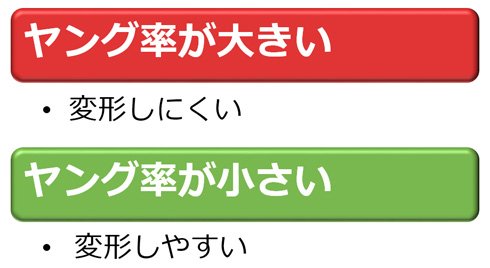

　縦軸に応力、横軸にひずみとした応力ひずみ線図では、線形領域の傾きがヤング率ということになります。つまり、この傾きが大きいということは、より大きな応力でなければひずみは起こらず、“ひずみが起こりにくい（変形しにくい）”ということになります。その逆に、この傾きが小さいということは、より小さな応力でひずみが起こるので、“ひずみが起こりやすい（変形しやすい）”ということがいえます。

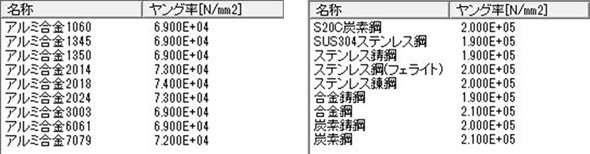

ヤング率の例（FJKSWAD材料データベースより）

　このことは、解析のみならず設計時の材料選定の際に、頭に入れておく必要があります。

ポアソン比とは

　「ポアソン比」とは、応力により材料が変形する際の“縦方向のひずみ”と“横方向のひずみ”の比のことをいい、ギリシャ文字ν（ニュー）で表されます。

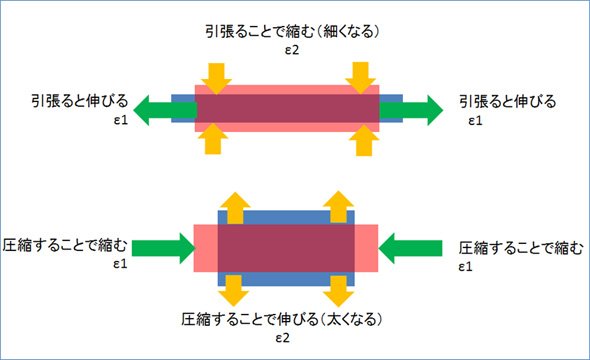

材料の両側に均等に引っ張り荷重／圧縮荷重をかけるイメージ

　引っ張る方向の荷重や圧縮する方向の荷重をかけた場合にも、その荷重と直交する方向、力をかけていない方向に対しても材料は変形します。引っ張る場合は材料が伸びることにより細くなります。このとき、伸びたひずみをε1とすれば、細くなったひずみがε2となります。この逆に、圧縮する場合は材料が縮むことにより太くなります。この場合も、縮んだひずみをε1とすれば、太くなったひずみはε2となります。これらε1とε2から、“ポアソン比ν”は次のように定義されます。

　ヤング率とポアソン比は両方とも重要な定数です。

　CAEが普及し始めると解析担当者にとって“困ったこと”も起こります。次回はそんな話をしようかと思います。お楽しみに！　（次回に続く）
