中小製造業のデジタル変革に最適な「Solid Edge 2019」、電気設計ツールも統合（2/2 ページ）

公開 2018年06月27日 09時01分

更新 2018年06月27日 10時54分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

（5）技術文書：3D文書の機能が日本語フルサポートへ

　Solid Edge 2019のモデルをそのまま活用し、指示書などの3D文書を作成できる機能を提供。「文書側の3Dモデルは軽量な3D PDF形式で張り付けられている。CAD側で設計変更が生じた場合は、その内容が3D文書にも追従して反映される。また今回のSolid Edge 2019から日本語をフルサポートしている」（同社）

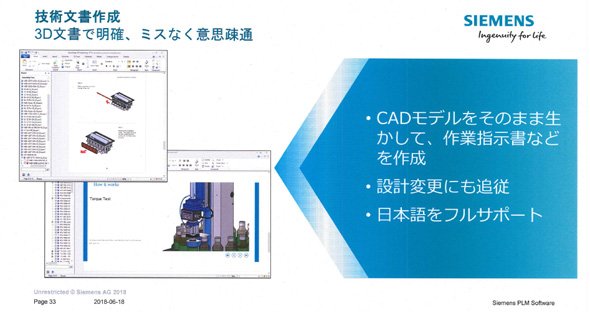

完全日本語対応した3D文書について

（6）データ管理：3D形状の検索に対応

　データ管理に関しては、PLMソリューション「Teamcenter」とのインテグレーションが挙げられる。Solid Edge 2019では、Solid Edge上でTeamcenterとシームレスに連携できるアクティブワークスペースの統合など使い勝手の向上が図られており、「その中の目玉としては、3Dの形状検索がある。これはシーメンスの『Geolus』というエンジンにより実現している。検索したい形状を指定すると、TeamcenterのDBからそれに近い3D形状のモデルを探して一覧表示してくれる。さらに材質や最大形状などで絞り込み検索も可能だ」と同社は説明する。

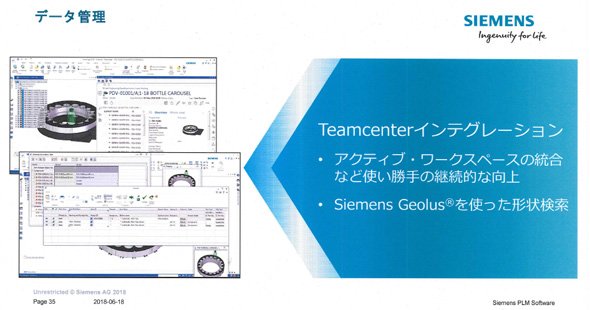

「Geolus」により3Dの形状検索が可能に

（7）協調開発：クラウドでのコラボレーションツールを無償提供

　今回、Solid Edge 2019の直接的な新機能ではないが、「Solid Edge Portal」と呼ばれるクラウドでの無償コラボレーションツールが公開された。PC、iOS、Android環境に対応し、ユーザー登録さえすれば誰でも無償で利用でき、5GBまでのデータ領域が付与される。一般的なCADデータフォーマットはもちろんのこと、オフィス文書なども保管可能だ。

　「Solid Edgeに限らず、SOLIDWORKSやInventor、Pro/ENGINEER（Creo）など、さまざまなCADデータに対応し、ビューイングやマークアップ、断面、分解図作成などが行える。プロジェクト単位でファイルへのアクセス権を付与でき、第三者へ共有することができる」（同社）

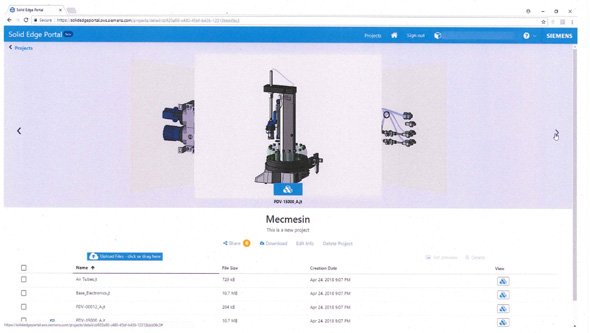

「Solid Edge Portal」の画面イメージ

　このようにポートフォリオの幅を広げ、機械設計の枠を超え、さまざまな業務プロセスに対応可能となったSolid Edge 2019。同社は「Mentor Graphicsの実績のある技術を取り込んだり、Solid Edge Portalのような新しい取り組みも行ったりと、かなり使い勝手が良く、製品として非常に“仕上がった”新バージョンとなっている」と自信を見せる。
