トッパン・フォームズ検知機能付きICラベル

アンテナの断線で開封や水ぬれを検知するICラベルが“物流現場のIoT化”に貢献

トッパン・フォームズは、バッテリー不要で簡易センサーとして利用できる検知機能付きICラベル「開封検知ICラベル」と「水濡れ検知ICラベル」を新規開発した。使用するシステムや読み取り用リーダーなどを含め、2020年度までに30億円の売り上げを目指すという。

公開 2018年03月28日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　トッパン・フォームズは2018年3月13日、バッテリー不要で簡易センサーとして利用できる検知機能付きICラベル「開封検知ICラベル」と「水濡れ検知ICラベル」を新たに開発したことを発表した。

　従来のIDのみを取得するICラベルとは異なり、IDの取得に加え、“内部アンテナの断線”を検知することで、「開封された」「水にぬれた」といったラベルの状態を容易に把握できる。これにより、人手による物品管理業務の効率化や真贋判定業務の精度向上などが図れるという。

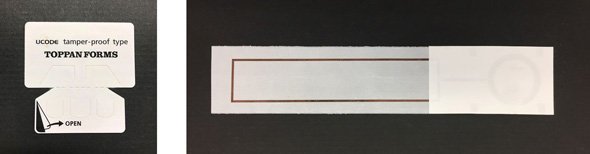

（左）「開封検知ICラベル」と（右）「水濡れ検知ICラベル」（出典：トッパン・フォームズ）

&raquo スマート工場の実現を目指す国内製造業の要求に「シフトレフト」で応えるHPE

&raquo スマート工場化を目指す川崎重工業が導入した高性能RFIDシステム

&raquo 広島発、24時間365日無人稼働のスマート工場――IoT／AR基盤に「ThingWorx」

&raquo 脆弱性はなくならない、事故発生を前提とした対策があなたの工場を脅威から守る

開封検知・水ぬれ検知に利用できる、検知機能付きICラベルの仕組み

　開封検知ICラベルは、内部の検知部と通信部にそれぞれ独立したアンテナを備えるICラベル。ラベルが破損すると“アンテナの断線”を検知するため、製品の不正開封や真贋判定など、セキュリティ用途での利便性向上が見込める。

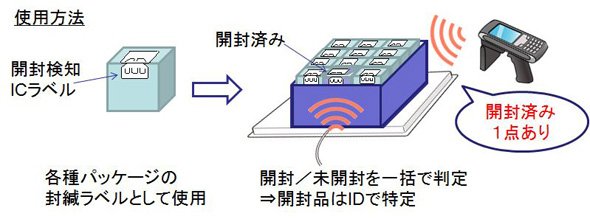

「開封検知ICラベル」の利用イメージ（出典：トッパン・フォームズ）

　また、開封検知ICラベルは多様なニーズに対応するため、長距離での複数一括読み取りができるUHFタイプと、個体管理が可能な近距離通信向けのHFタイプの2種類を用意。前者は、NXP Semiconductors（以下、NXP）製のUCODEチップを採用し、開封／未開封の一括読み取りと判定が行える。後者は、NXPのNTAG213 Tag Tamperチップの採用により、スマートフォンなどの汎用（はんよう）端末での読み取りにも対応する。

　一方、水濡れ検知ICラベルは、トッパン・フォームズ独自技術を用いて、基材となる紙に導電性のある金属アンテナを印刷配線したICラベル。水にぬれることで紙の延伸に金属が追従できないことでアンテナが断線し、水ぬれを感知する。水気に弱い物品の品質管理やライフケア領域などでの利用を想定している。アンテナの太さなどを調整することで、顧客ニーズに適した水ぬれ量の検知が行えるという。

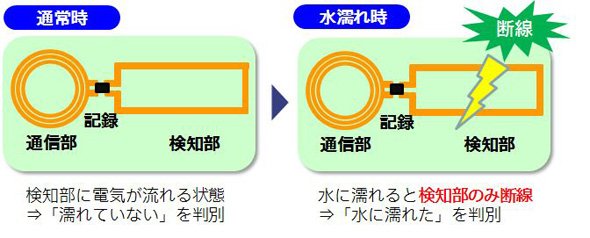

「水濡れ検知ICラベル」の利用イメージ（出典：トッパン・フォームズ）

　トッパンフォームズは、検知機能付きICラベルを貴金属や高額化粧品の物流向け真贋判定用途に、さらには医薬品の使用／未使用判定を行う物流現場への導入を促進し、簡易センサーを使用した“物流現場のIoT化”に貢献する。また、検知機能付きICラベルのさらなる高機能化を目指し、開発を継続するという。同社は、使用するシステムや読み取り用リーダーなどを含め、検知機能付きICラベル関連で、2020年度までに30億円の売り上げを目指すとしている。
