exiii EXOS

日産も導入を検討、CADデータに触れられる3Dデザインレビューシステム

exiiiは、触覚ウェアラブルデバイス「EXOS」を用いた「『CADデータに触れる』3Dデザインレビューシステム」を開発した。既存のVR（仮想現実）環境と組み合わせることで、“視覚”と“触覚”を融合した直感的なデザインレビューが行えるという。

公開 2018年03月08日 08時00分

更新 2018年06月27日 16時54分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

“視覚”と“触覚”を融合したVR向け触覚ウェアラブルデバイス

　exiii（イクシー）は2018年2月28日、触覚ウェアラブルデバイス「EXOS（エクソス）」を用いた「『CADデータに触れる』3Dデザインレビューシステム」を開発したことを発表した。これに併せ、触覚ウェアラブルデバイス「EXOS Wrist DK1」と「EXOS Gripper DK1」を活用したコンテンツ制作を推進する開発パートナーの募集も開始する（関連記事：VR体験の物足りなさを解消する、触覚ウェアラブルデバイス「EXOS」が目指す世界）。

　同システムを既存のVR（仮想現実）環境と組み合わせることで、“視覚”と“触覚”を融合した直感的なデザインレビューが行えるという。

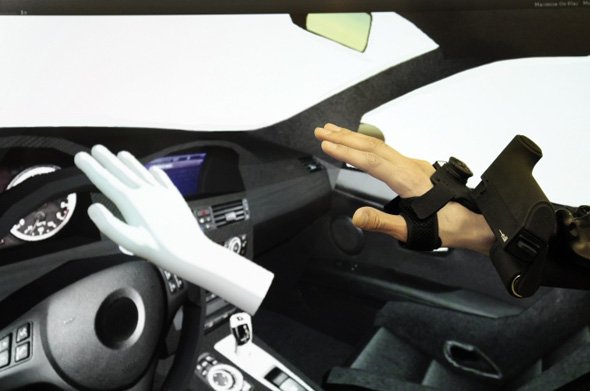

EXOSを活用したCADデータデザインレビュー（出典：exiii）

◎「製造業のAR／VR活用」関連記事～導入事例、メリット、課題、動向～など：

&raquo 「ゲンバ」がAR普及を加速させる、2018年から急加速

&raquo 「VRから目が離せない」トヨタの語る3Dデータ活用事例

&raquo IoT、3Dプリンタ、ARを設計業務で手軽に活用できる「Creo」がもたらす未来

&raquo 9兆円市場に成長するVR、「本命」用途へ足りない要素

&raquo 仮想空間で姿勢や動きを検証、デザインレビューに役立つVRソリューション

日産自動車がデザイン検証段階で活用を検討

　自動車開発におけるクレイモデルを用いたデザイン検証は、多大な製作コストと期間を要するため、初期のプロトタイプ段階で気軽に活用することができなかった。この問題に対し、同システムは3D CADデータが出来上がったタイミングで、「ハンドルの高さは適切か」「ボタンは押しやすいか」といった検証をVR空間内で行える。これにより、初期のデザイン検証段階における、確認、修正、再検証のプロセスを素早く回すことができる。

　現在、日産自動車グローバルデザイン本部では、カーデザインプロセスの初期段階におけるデザイン検証に、同システムを活用できないか検討を行っているという。

EXOS Wrist DK1（左）とEXOS Gripper DK1（右）

　EXOS Wrist DK1は、前後、左右の2方向への力を手にフィードバックすることで、VR内のオブジェクトに触れる感覚を再現する。アタッチメントを交換することで、「HTC VIVE コントローラー」や「Oculus Touch」との同時使用も可能となり、制作済み既存コンテンツの拡張にも対応できるとする。加えて、イベントをきっかけとした触覚フィードバックの追加も行えるため、「ボタンを押す」といった動作をリアルに再現することが可能である。

　一方、EXOS Gripper DK1は、指の開閉方向への力をフィードバックすることで、つかむ感覚を再現する。軽量かつシンプルなデザインで装着を簡略化しており、カジュアルな用途に最適なデバイスだとする。なお、スムーズに開発が行えるよう両製品にはUnity用SDKが同梱される。

◎併せて読みたいお薦めホワイトペーパー：

&raquo 「もっといいクルマ」を目指す、トヨタの3Dデータ活用事例

&raquo PTCはIoTベンダーになったのか？　CAD、PLMユーザーに向けたメッセージ

&raquo 「カイゼン」を中心にデータ活用が進む製造業、課題はROIと人材

&raquo デンソーのAIプロジェクトが目指すもの

&raquo 自動車産業の未来予想図～変革の時代をどう生きる？～
