東洋ビジネスエンジニアリング MOTION VR-DR

仮想空間で姿勢や動きを検証、デザインレビューに役立つVRソリューション

東洋ビジネスエンジニアリングは、仮想空間で人の姿勢と動作を検証することでデザインレビューを支援するソリューション「mcframe MOTION VR-design review」の提供を開始した。

公開 2017年10月12日 08時00分

更新 2018年06月27日 16時52分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

VRを製造現場で！　シミュレーションやレビューに活用

　東洋ビジネスエンジニアリングは、仮想空間で人の姿勢と動作を検証することでデザインレビューを支援するソリューション「mcframe MOTION VR-design review」（以下、MOTION VR-DR）の提供を2017年10月2日から開始した。

　MOTION VR-DRは、3D CADデータから仮想現実（VR）空間を自動的に再現し、ヘッドマウントディスプレイ（HMD）とモーションセンサーを用いて、VR空間内での人の動きを検証する。これにより、工場／生産設備、生産ラインの新設や、製品の設計開発段階における操作性などのシミュレーションおよびレビューに役立てることができる。

◎「製造業のAR／VR活用」関連記事～導入事例、メリット、課題、動向～など：

&raquo 「ゲンバ」がAR普及を加速させる、2018年から急加速

&raquo 「VRから目が離せない」トヨタの語る3Dデータ活用事例

&raquo IoT、3Dプリンタ、ARを設計業務で手軽に活用できる「Creo」がもたらす未来

&raquo 9兆円市場に成長するVR、「本命」用途へ足りない要素

&raquo 仮想空間で姿勢や動きを検証、デザインレビューに役立つVRソリューション

サイバネットのCADデータ連携技術が高速／シームレスな自動VR連携を実現

　3D CADデータを基に再現された仮想空間上で作業者は、HMDを通じて状況を体感しながら、モーションセンサーで計測された作業者自身の姿勢や動作を他のデータと一緒に記録、再生できる。

　従来のVRを活用した手法は、ディスプレイ上に再現された状況を目で確認し、作業者の視点を追うやり方にとどまっていたが、MOTION VR-DRではこれにモーションセンサーを組み合わせることで、腕の角度など、作業者の姿勢と動作の情報を取得できるようになった。こうした情報は、作業性や生産性の検討に活用できるため、設計の手戻りを削減し、生産コストや作業条件などの改善に役立てることができるという。

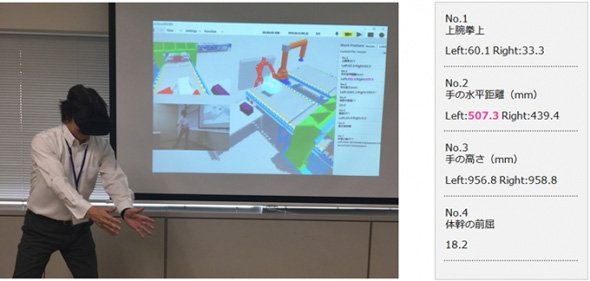

MOTION VR-DRを用い、作業姿勢による身体への負荷を数値化している様子

　HMDを装着した作業者の視点と全体の俯瞰的な視線を加味したシミュレーション結果は、数値解析された後、デザインレビューに利用。また、レビュー対象の可視化や共有が容易になるため、従来予見が困難だった問題点の早期発見にも効果を発揮するとしている。MOTION VR-DRには、サイバネットシステムのCADデータ連携技術が組み込まれており、データ変換や検証の手間を省き、高速かつシームレスな自動VR連携を実現する。さらにCAD上の設計変更を即座に反映できるため、レビューの繰り返しが容易になり、設計の最適化が図れるという。

　MOTION VR-DRは、市販のハードウェア（モーションセンサー、HMD、PC）を用いて構築可能で、簡単な設定作業だけでVRを利用した効果を最大化できる。ハードウェアを除く、1インストール当たりの販売価格（税別）は750万円からとなる。
