設計者CAEは普通の解析と何が違う？（4）
モデルの比較検証を「設計者CAE」の中心に、最も効果的な運用方法を考える（2/2 ページ）
ゴールの見えない解析依頼にどう応えるべきか？
ここからは、“次の悩み”について考えていきましょう。

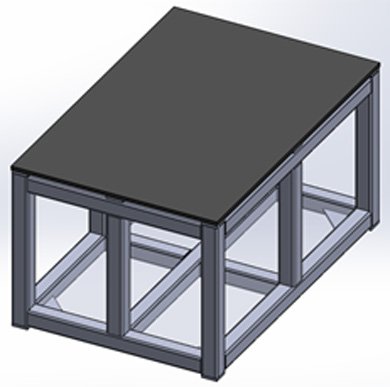

図2 代表的な架台例
図2に、装置用架台（筐体）の代表的なモデルを示します。角形鋼管とベースとなる鋼材の溶接構造で、これらをネジで固定しています。装置のベースになる部分ですので、剛性確保は必須です。
ある日、架台の設計者から次のような解析依頼が来ました。
依頼者（設計者）：架台をCAEで解析してほしいのですが……。
筆者（解析担当者）：いいよ。何をするの？
設計者：振動です。
解析担当者：振動？ 振動って具体的に何を調べたいの？
設計者：振動するかどうかです。
解析担当者：何か共振でも心配しているのかな？
設計者：う～ん……。いいから、うまいことやってくださいよ。
実はこのやりとり、過去筆者が経験したものです。皆さんも、同じような経験はありませんか？ 恐らく、他の設計者やリーダーに「解析をやってもらえば」とでもアドバイスされたのでしょう。しかし、このやりとりの内容から分かる通り、解析を行う上での“ゴール”が全く見えません。
もし、今同じ依頼が舞い込んできたら筆者は次のように答えるでしょう。
「フレーム構造に着目した固有振動数から見ることにしない？」
「ベースへの負荷は分かる？ 変位も見てみよう」
「架台内の熱源の影響による架台の経時変化は大丈夫？」
「設置床環境はどのような場所？ グレーチング（※1）？ コンクリート？」
「共振を心配するような振動源は架台上にある？ あるならその周波数は？」
など
※1：鋼材を格子状に組んだ溝蓋構造の床でクリーンルームではよく見られる。強固な床に比べれば床そのものの剛性はないため、架台に影響がある場合も考えられる。

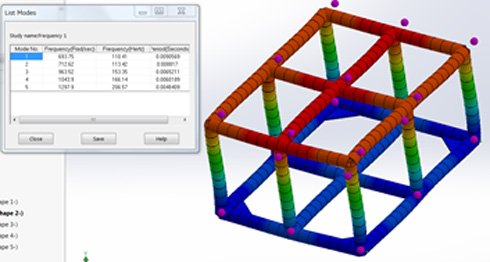

図3 フレーム構造に着目した固有値解析結果

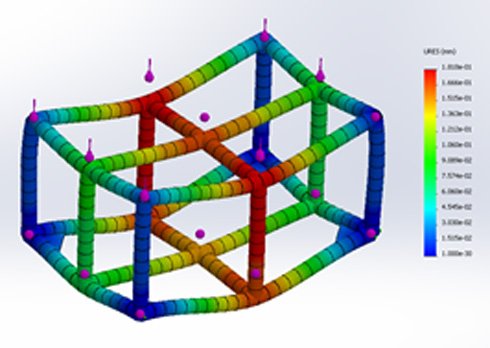

図4 フレーム構造に着目した荷重による変位の解析結果
しかし、技術も知識も未熟だった当時の筆者は悩みました。もし解析を断れば、「な～んだ、できないのね」「しょせん解析なんて」などと言われかねません。そして何より、せっかく稼働率が上がってきたCAEの評価を下げることはしたくありませんでした。しかし、ゴールのない解析を要求されている以上、満足する答えを出せる確証などありません。さて、どうしたものか……。
悩みに悩んだ筆者は、結果的にCAEツールのサポート窓口などに相談し、（今回のケースの場合）「固有値解析」を行うのに至ったわけなのですが、依頼者である設計者がこの解析結果に納得できたのかは不明です。
このケースにおける各担当の心情を整理してみました。
■依頼者
・設計上、発生し得る問題の分析（＝リスク分析）ができていない
・CAEで“分からない何かを”証明できると思っている／ただCAEを行うことで安心しようとしている／上司への説明目的のためだけにCAEを行っている
■解析担当
・CAE運用を定着させる上で、依頼は断りたくない
・本来、何を検証すべきかを考えるのは設計者の仕事だ／こういう依頼は面倒だと感じている
いかがでしょうか。筆者はこうした問題を解決した上で、設計者CAEの効果的な運用ができるようになるまで数年を費やしました。その解決策として役立ったのが、FMEA（Failure Mode and Effect Analysis）シートの運用です。
図5 FMEAシート表題部分
FMEAは、故障や不具合の防止を目的としたとても有名な分析方法です。知識や運用経験がない方でも、一度はこの名前を聞いたことがあるかもしれません。これからCAE運用を行っていく方のために、次回はFMEAについて取り上げます。お楽しみに！ （次回に続く）
