「Stratasys J750」を用いたボクセル制御3Dプリントがイノベーションの扉を開く

ストラタシス・ジャパンは、フルカラー＆マルチマテリアル3Dプリンタ「Stratasys J750」向けの新しいソフトウェアソリューション「GrabCAD Voxel Print」を発表。3Dプリントする素材の密度、構造、カラーマッピングをボクセル（Voxel）単位で制御することが可能となる。

公開 2017年12月15日 07時00分

更新 2017年12月15日 07時33分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　ストラタシス・ジャパンは2017年12月4日、同社のフルカラー＆マルチマテリアル3Dプリンタ「Stratasys J750」向けの新しいソフトウェアソリューション「GrabCAD Voxel Print」を発表した。

　Stratasys J750プラットフォームに、GrabCAD Voxel Printをインストールすることにより、3Dプリントする素材の密度、構造、カラーマッピングをボクセル（Voxel）単位で制御することが可能となる。

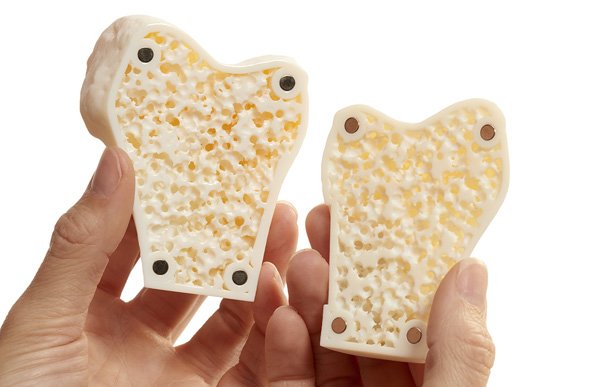

「GrabCAD Voxel Print」を用いて骨を再現した造形サンプル。骨の内部構造まで忠実に再現され、手術の訓練やシミュレーションなどで活用できる

「GrabCAD Voxel Print」を用いて骨を再現した造形サンプル。骨の内部構造まで忠実に再現され、手術の訓練やシミュレーションなどに活用できる（出典：Stratasys）

「Stratasys J750」の性能を引き出す「GrabCAD Voxel Print」とは？

　Stratasys J750は、シアン、マゼンタ、イエロー、ブラックにホワイトを加えた5つの原色により、36万色以上のフルカラーを再現。また、最大6種類のベース樹脂素材を同時利用できるため、造形物の硬さ（軟質～硬質）や透過レベル（透明～不透明）を自由に設定することが可能で、非常に多くのバリエーションを作り出すことができる。

　GrabCAD Voxel Printは、このStratasys J750の性能を最大限引き出すものであり、高度な構造体、グラデーションカラーパターン、内部特性とテクスチャーの作成といった、従来実現できなかった素材に関するさまざまな要求に応える、全く新しいデジタル素材を作成できるという。ユーザーは、ボクセル単位で色やテクスチャー、材料配置などをコントロールでき、造形物に新たな質感やデザイン性、物性を持たせることが可能となる。

（左）LAIKA Entertainmentのアニメ「Kubo and the Two Strings」に登場するキャラクター。アニメのコマ撮りに同ソリューションを活用している／（右）シンガポール工科デザイン大学が設計したテーブル。こちらにも「Stratasys J750」と「GrabCAD Voxel Print」が活用されている（出典：Stratasys）

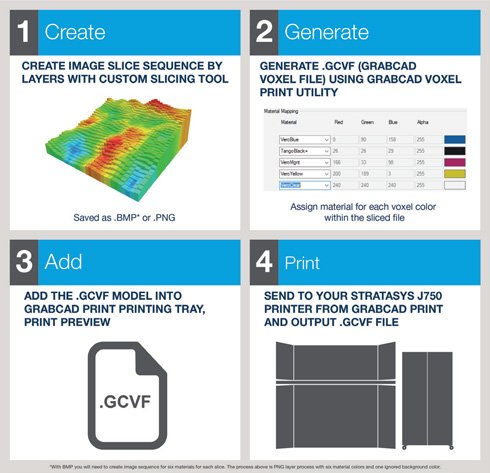

　ユーザーが所有するスライスツールを使用して、レイヤー単位にスライスされたイメージを作成する（BMP／PNGファイル形式）。そして、GrabCAD Voxel Printのユーティリティーでスライスイメージ内の各ボクセルの色にマテリアルをマッピングし、GCVF（GrabCAD Voxel File）を生成。GrabCAD Voxel Printのプリンティングトレイにそれを追加してプレビューを表示し、問題がなければ直接GrabCADからGCVFをロードし、Stratasys J750へ送信して造形を開始する。
