デジカメ画像からCADへの適用も可能な高精度3Dモデルを生成

凸版印刷は、デジタルカメラで撮影した画像からCADへの適用にも耐え得る高精度な3D形状モデルを生成したと発表した。

公開 2017年10月17日 15時00分

更新 2017年12月08日 15時46分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　凸版印刷は2017年9月、デジタルカメラで撮影した画像から、CADへの適用にも耐え得る高精度な3D形状モデルを生成したと発表した。

◎編集部イチ押し関連記事

3D CAD導入とその効果設計業務改革の今

&raquo ボトムアップ設計からトップダウン設計へ、EIZOが新開発プロセスの採用で革新

&raquo 限界の先を目指し進化を続ける「SOLIDWORKS」、CEOが語る4つの戦略とビジョン

&raquo IoTやARとの連携を強化し、イノベーションと品質向上をもたらす次世代3D CAD

&raquo 日立建機、3次元CADを稼働させるVDI環境にオールフラッシュ構成のストレージシステムを採用

&raquo JVCケンウッド、3次元CAD／オフィス用途向けVDIを構築しワークスタイルを変革

⇒「3D CAD」関連の新着記事をチェックする

　同社は、2014年に東北大学と共同で、異なる視点から撮影した複数の画像から精度の高い3D形状モデルを生成する「多視点ステレオ技術」を開発している。今回、さらに高精度化を目指し、対象物に合わせて対応点を最適化する推定技術や対応点の統合技術、生成アルゴリズムを改良。より高精度なモデル生成が可能になった。同技術の有効性を検証するため、同社は2016年6月から本田技術研究所の協力の下、性能評価実験を実施している。

　性能評価実験では、本田技術研究所が製作したドアのクレイモデルに対し、凸版印刷が同技術を適用して3D形状モデルを作成。そのモデルを表面平滑化処理し、工業用3D測定機の測定結果と比較評価した。

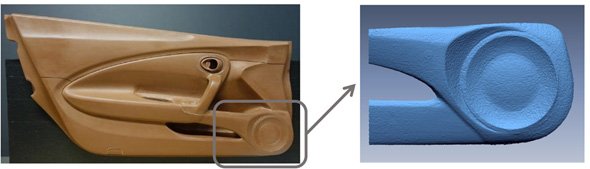

左：計測した自動車ドアのクレイモデル、右：今回生成した3次元形状モデル

　その結果、A4サイズの範囲で誤差0.08mmと高精度なモデルの生成に成功。誤差マップでは、誤差がおおむね±0.03mm以下を示す領域が多く、精度の高さが確認できた。また、モデリング分野で滑らかさを確認するために用いるゼブラパターンを投影したところ、滑らかさを示す明確な縞模様が表示されたことから、簡易的モデリングに十分な形状であることが分かった。

　同技術を用いることで、製造デザイン工程において、高価な専用機器でしか実施できなかった3D形状計測が、民生品のデジタルカメラで実施できる。

　表面形状のデジタル化には、レーザーレンジスキャナーや光学式3D計測定器などの専用装置が広く活用されている。これらの専用装置は計測精度は高いが、高額で利用する際の準備に負荷が掛かり、手軽に測定しにくいといった課題があった。
