クレアフォーム VXmodel／VXinspect

新機能の追加により、リバースエンジニアリングと寸法検査を強力に支援

クレアフォームは、3DスキャンデータをCADツールや3Dプリンタで利用できるように処理するソフトウェア「VXmodel」と、寸法検査ソフトウェアモジュール「VXinspect」に新機能を追加した。

公開 2016年11月15日 15時00分

更新 2019年01月10日 15時15分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　3Dスキャナーを手掛けるクレアフォーム（Creaform）は2016年10月、3DスキャンデータをCADツールや3Dプリンタで利用できるように処理するソフトウェア「VXmodel」と、寸法検査ソフトウェアモジュール「VXinspect」に新機能を追加したと発表した。

◎「3Dデータ」関連記事～活用、事例、効果、メリット、課題～など

&raquo 設計・製造現場を変革する3D CAD／3Dデータ活用

&raquo 今こそ全ての情報を3Dモデルに集約せよ！　“3D正”の設計を実現する「MBD」

&raquo “つながらない”製造現場から脱却せよ！　XVLがもたらすデジタル革新とは

&raquo 3D軽量ビュワーから製造業のデジタル変革基盤へと飛躍する「XVL」とは？

&raquo 「VRから目が離せない」トヨタの語る3Dデータ活用事例

⇒ 新着記事をチェックする

　VXmodelは、「SOLIDWORKS」に加えてオートデスクの「Inventor」との相互運用が可能になった。ボタンをクリックするだけで、VXmodelからInventorに直接データを転送できるので、CADツールのユーザーはリバースエンジニアリング処理をスムーズに行える。また、テクスチャの有無や解像度の違いに関わらずメッシュファイルを結合できるようになった。さらに、ポータブル3Dスキャナーの「Go!SCAN 3D」のスキャンデータの結合が可能になった。

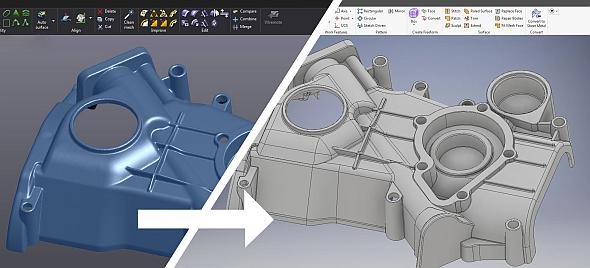

3Dスキャンデータを「VXmodel」で「Inventor」に取り込むイメージ出典：クレアフォーム
