HBR3 テスト

　早期認証プログラムでのHBR3を実装した機器のテストは、自動リンクトレーニングツールが間に合わないため、レファレンス・ソース、レファレンス・シンクを使用し手動でテストを行っている（自動リンクトレーニングツールがまだ市場に存在しないためだ。早期出荷が期待される）。

　HBR2までのデータレートでのテストはソース、シンク機器とも、DP1.2CTSを使用している。HBR3では既に測定器メーカーより評価システムが発表されているため、HBR3の物理層自体の検証は可能であり、リンクトレーニング部を自動化した、自動評価システムが要望されている。なおHBR3のRXテストにおいても、エラーカウンタのAUXチャネルによる読み込みが行われる。そのためDPCD（Display Port Configuration Data）の完全な実装が要求されている。

　コンプライアンステストは、ある閾値をクリアするか否かのテストである。基本的に閾値に対してのマージンについて触れることはない。しかし実際の設計検証においては、このマージンが重要なテスト項目であり、実質的製品性能・現場での安定性の指標といえる。

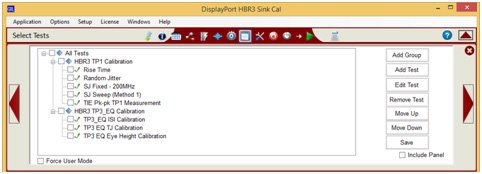

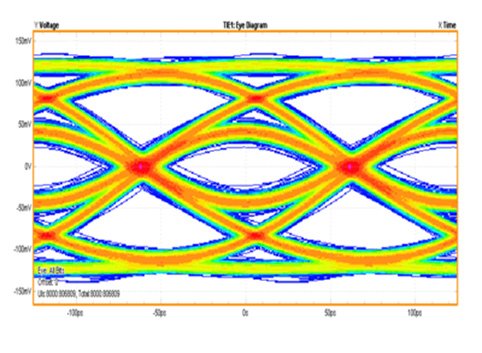

HBR3 RXテスト用キャリブレーション例

測定器

　DisplayPortの測定自体は今までの延長として考えてよいが、HBR3の高速化に対応し計測器の高速化を考える必要がある。計測器メーカーからは、高速化に対応できる十分な性能を持ったオシロスコープ、BERT、テスト冶具が発売されているので、計測器メーカーの情報を参考にして欲しい。

　Type-C Alt Modeの製品への投入には、USB関連の測定器を用意する必要がある。USB 3.1対応の測定器は、HBR3の周波数帯域とほぼ同じ帯域になるため、基本的には共用可能である（詳細は計測器メーカーに問い合わせていただきたい）。

　USB PowerDeliveryの検証には、オシロスコープに合わせ、専用のコントローラーが必要となるが、グラナイトリバーラボからは専用テストコントローラー「GRL-USB-PD-C2」が発売されている。これはPowerDeliverly Rev3.0のCTSをカバーし、オシロスコープと連動して自動測定を可能とするものである。またDisplayPort Alt Mode試験にも対応しており、Type-Cコネクターを搭載した製品の評価に、用意しておきたい装置といえる。

グラナイトリバーラボの「GRL-USB-PD-C2」

Granite River Labs（GRL）について

Granite River Labs（GRL）は、高速インタフェースにおけるデザインや認証試験における問題の解決を支援するエンジニアリングサービスとテストオートメーションを提供する世界的なリーディング企業です。今日、GRLは試験施設とR＆Dセンターを世界的に展開し、テストサービスを通じて、数百にのぼる企業の開発支援に携わっています。詳細につきましては、www.graniteriverlabs.co.jpをご覧ください。
