サイバネットシステム／Synopsys LucidShape CATIA CAA V5 Based
光の広がりから形状を導き出す自動車用照明設計ツール、「CATIA V5」に完全統合
サイバネットシステムは、Synopsysが開発する自動車用照明設計ソフトウェア「LucidShape CATIA CAA V5 Based」の販売開始を発表した。
サイバネットシステムは2017年3月14日、Synopsys（シノプシス）が開発する自動車用照明設計ソフトウェア「LucidShape CATIA CAA V5 Based」（以下、LucidShape）の販売開始を発表した。
LucidShapeは、Dassault Systemes（ダッソー・システムズ）のハイエンド3D CAD「CATIA V5」に完全統合され、CATIA環境内でシームレスに利用できる。自動車用照明器具の設計および解析を行うLucidShapeの機能を活用することで、設計者は性能、スタイリング、ビジュアルブランディング、法規条件を満たす自動車照明器具を、迅速かつ高精度にデザインできるという。

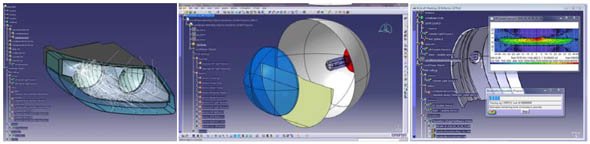

「LucidShape CATIA CAA V5 Based」の光学シミュレーション（出典：サイバネットシステム）
◎編集部イチ押し関連記事
製品の設計・開発におけるシミュレーション活用
» 成熟化した国内CAD／CAM／CAE市場の救世主は
» 日産「エクストレイル ハイブリッド」の開発で活用された成形シミュレーション
» 風洞実験を有効活用するための基礎知識
» 商用ツールに匹敵するオープンソース解析ツールの実力
自動車用照明設計を強力に支援する「LucidShape」の特長とは？
レーザーを使用したリフレクター設計（出典：サイバネットシステム）
LucidShapeは、デイタイムランニングランプ（昼間点灯）やADB（Adaptive Driving Beam：配光可変型ヘッドランプ）に採用される、マトリックスランプやピクセルライト設計にも用いられる。“光の広がりから形状を導く”ことが可能なアルゴリズム「FunGeo」の搭載により、光の性能を基準に設計を進めることができ、設計時間の短縮と性能向上が図れるとしている。
設計者は、LucidShapeを活用することで、自動車用ランプの光線追跡や複雑な光学性能の事前把握が行えるようになる。LucidShapeは、他の光学解析ソフトウェアと異なり、プロダクト（完成品）レベルだけでなく、パート（各部品）レベルのモデルに対しても、CATIA V5上で素早く光線追跡が行える。さらに、昼間点灯に多用されるライトパイプの設計、解析、最適化を支援するライトガイドデザイナー機能を備える。
ヘッドランプの配光分布解析（出典：サイバネットシステム）
そして、自動車用照明設計に必要なさまざまな光学解析をサポート。配光分布、輝度分布、迷光解析だけでなく、鳥瞰（ちょうかん）図やドライバービューによる照度分布、視点の異なる複数の輝度カメラで観察した輝度解析、等照度曲線図表示が行える他、ランプの法適合性判定なども実施できる。LucidShapeはこうした特長の他、マトリックスビーム、ピクセルライトなどのADB、ADAS（Advanced Driving Assistant System：先進運転システム）技術を検討する際に役立つ配光分布編集機能も備える。
