オムロンソーシアルソリューションズ 3軸加速度計

地震による構造物の被害をIoTで監視するネットワーク対応センサー

オムロンソーシアルソリューションズ（OSS）は、地震などによる建物や橋梁の被害をIoT技術で監視するネットワーク対応センサー「3軸加速度計」を発表した。

公開 2017年03月13日 08時00分

更新 2017年12月20日 18時20分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　オムロンソーシアルソリューションズ（以下、OSS）は2017年3月3日、地震などの自然災害による建物や橋梁の被害をIoT（Internet of Things：モノのインターネット）技術で監視するネットワーク対応センサー「3軸加速度計」の販売を、同年3月6日から開始すると発表した。

◎編集部イチ押し関連記事

IoTシステム構築・導入最前線!!

&raquo 屋内稼働する作業車の位置や稼働状況をリアルタイムで見える化するシステム　
 &raquo ベテラン技術者の耳で判断していた異音を検知！異音の見える化ソリューション　
 &raquo PC工場をIoT技術で見える化――不具合原因特定の効率化や輸送コスト削減に貢献　
 &raquo IoTシステムの構築は「計測」なくして語れない！

⇒「IoT導入・活用」関連の新着記事をチェックする

　2020年の東京オリンピック・パラリンピックの開催を控える今、1955年以降の高度経済成長期に一斉に建設された建物や橋梁の老朽化が社会問題となっている。これら構造物の健全性を維持していくためには、自然災害などによる被害の適切な把握、そしてメンテナンスが必要不可欠である。特に、地震大国である日本においては、地震による影響を把握し、対策するための仕組み作りが急務となっている。

　しかし、これまで地震による構造物の振動を計測するには、高価な加速度計を組み合わせたシステムの構築が必要であったため、複数箇所への設置が難しく、適切な補強や整備すべき問題箇所の特定はほとんど進んでいない状況だという。

従来よりも安価にシステム構築が可能！　複数箇所への取り付けも容易

筺体サイズは、10×160×57mm（突起物除く）。オムロン独自のMEMS技術により、地震動の計測に必要な0.1～30Hzの長周期加速度を、サーボ加速度計や地震計と同等の精度で計測しながら安価にシステムを構築できるという（出典：OSS）

　こうした課題に対し、OSSはオムロン独自のMEMS技術を活用した加速度センサー、データ処理機能、ネットワーク通信機能を1つの筺体にコンパクトに一体化した「3軸加速度計」を開発。地震発生時、建物や橋梁の支柱などに直接かかる振動を計測し、最適な保守・保全活動に貢献するとしている。利用者は、高い防水性能を備えた3軸加速度計を、構造物の地盤や支柱などに簡単に設置でき、遠隔から地震による影響を監視できる。

設置場所イメージ（出典：OSS）

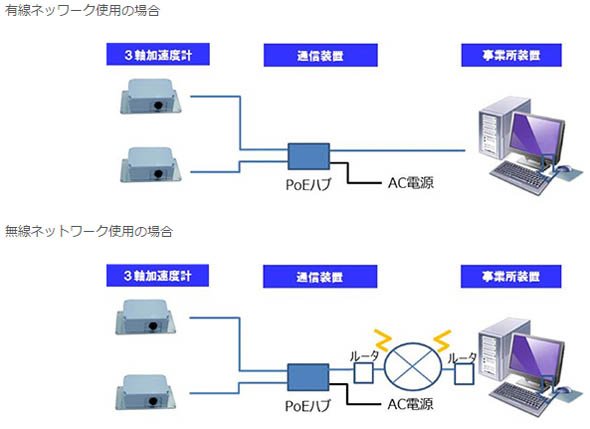

　センサーとデータ処理機能を集約した3軸加速度計はPoE（Power over Ethernet）給電機能を有し、LANケーブルを使って電力を供給することが可能。電源ケーブルなしに、少ない工数で設置できる。また、無線LANを搭載した通信装置と組み合わせて利用することで、計測データを事業所側のサーバに収集。計測結果を基に、遠隔から地震発生時の被害状況を正確に把握できるという。さらに、通信装置にオプションのバッテリーを搭載することで、停電時でも計測を続けることが可能。万が一サーバとの通信が途絶えても、3軸加速度計に内蔵したSDメモリーカードにデータを保存し、通信復旧後に計測データをサーバに送信する仕組みも備える。
