オムロン 1Sシリーズ

生産設備の性能と立ち上げ効率をアップするACサーボシステム

オムロンは、機械全体の制御を1つのコントローラーで可能にする「Sysmacオートメーションプラットフォーム」に、ACサーボシステム「1S」シリーズを追加した。

公開 2016年07月21日 10時00分

更新 2017年12月22日 18時06分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

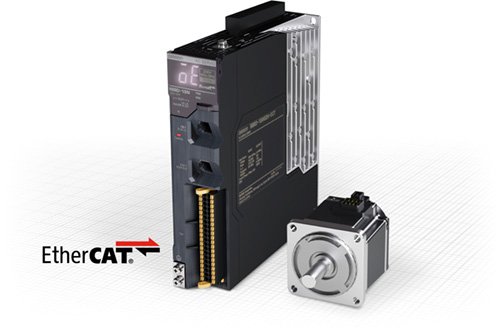

　オムロンは2016年7月、機械全体の制御を1つのコントローラーで可能にする「Sysmacオートメーションプラットフォーム」に、ACサーボシステム「1S」シリーズを追加し、発売した。ラインアップは、EtherCAT通信内蔵のミドルレンジサーボドライバー「R88D-1SN□-ECT」16形式とサーボモーター「R88M-1□」184形式となる。

◎編集部イチ押し関連記事：

&raquo IIoTが実現する製造業の未来とそのメリット

&raquo ガラパゴス化しつつある日本の製造業、つながらない設備機器

&raquo ガラパゴス化しつつある日本の製造業、取り残されるプログラミング言語

&raquo パラダイムシフトの時が来た！　IIoT時代の生産設備の保守・管理は劇的に変化する

&raquo トヨタが全面採用を決めた「EtherCAT」とは何か

　1Sシリーズは、オートメーションソフトウェア「Sysmac Studio」を用いることで、サーボの選定から調整までの立ち上げ時間を同社従来機種比で50％削減できる。同社のマシンオートメーションコントローラー「形NX701」と組み合わせれば、従来機種比で2分の1となるEtherCAT通信周期125usの高速制御が可能になるという。

　また、オープンネットワークのEtherCATで同社のセーフティコントロールユニット「形NX」シリーズと接続する、FSoE（FailSafe over EtherCAT）を採用。サーボの軸数ごとの非常停止の配線が不要となり、安全システムを容易に構築できる。サーボモーターのエンコーダー分解能は、従来機種比8倍の23ビットとなっている。

　さらに、制御盤内を効率化するため、サーボドライバーの高さを共通化し、配線を引き回せる端子台を配置した。バッテリーの取り付けが不要なバッテリーレスABSエンコーダーを標準で搭載しており、サーボシスムを迅速に設置できる。
