3品種のSTM8マイコン全てを評価できる開発ボード「STM8-SO8-DISCO」

STマイクロエレクトロニクスは、8ビットマイコン「STM8」用の開発ボード「STM8-SO8-DISCO」を発表した。

公開 2019年02月22日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　STマイクロエレクトロニクスは2019年2月1日、8ビットマイコン「STM8」用の開発ボード「STM8-SO8-DISCO」を発表した。

　同開発ボードは10ドル以下で販売され（参考価格：約8.50ドル）、8ピンのSO8パッケージで提供される3品種のSTM8マイコン全てを評価できる。

シンプルな設計、試作開発をすぐにスタートできる各種機能を搭載

　同ボードは、3品種のマイコンを搭載できることに加え、無駄のないシンプルさと、開発を迅速に進めることができる各種機能を備えているという。

　基板操作用のボタン（1個）とインジケーターLEDを搭載し、STLINK/V2およびUSBポートを内蔵。PCを接続し、インサーキットデバッグ／プログラミングが容易に行える。マイコンは、メインボードから1個ずつ切り離され、DIL-8モジュールとしてプラグ接続可能な基板にはんだ付けされており、試作開発をすぐに始めることが可能である。

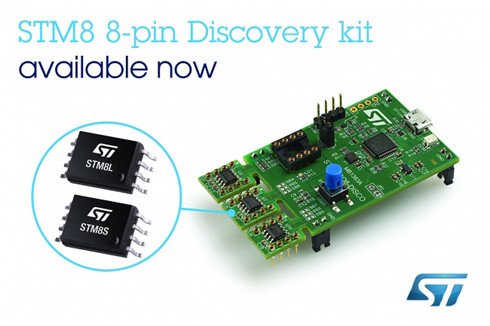

8ビットマイコン「STM8」用開発ボード「STM8-SO8-DISCO」　※出典：STマイクロエレクトロニクス

　搭載されているマイコンは、「STM8S001J3M3」「STM8L001J3M3」「STM8L050J3M3」の3種。STM8S001J3M3は、コストパフォーマンスに優れた性能と、コンパレータ出力（3ch）を備えた最新16ビットタイマ、キャプチャーコンペアチャネル（3ch）、10ビットA/Dコンバーターおよび8ビットタイマなどの機能を搭載する。STM8L001J3M3は超低消費電力マイコンで、Haltモードでわずか0.3μAの消費電流を特徴とし、8ビットおよび16ビットタイマと、コンパレータ（2ch）を内蔵。同じく超低消費電力技術を採用したSTM8L050J3M3では、12ビットA/Dコンバーターと4チャネルDMAコントローラーが追加されている。

　これらのマイコン全てに、最新のSTM8コア（最大動作周波数16MHz）および8KB Flashメモリが内蔵され、ウォッチドッグやクロックコントロールなどのシステム制御機能と、UART、SPI、Fast I²Cといった一般的な通信インタフェースを備える。最大6本のユーザーI/Oポートを備えているため、産業用センサー、ホームオートメーション機器、スマート照明、アクセスカード、バッテリー充電器、スマートプリンタカートリッジなどに最適だとする。
