エリジオン、3D点群の新たな自動合成機能を「InfiPoints」の最新版に追加

エリジオンは、3Dレーザースキャナーで計測した複数の点群データを用いた自動合成の成功率を向上させる新技術と、計測した点群データを基にバルブのデータを簡単に作成できる機能を開発。これらを2019年1月リリース予定の点群データ処理ソフトウェア「InfiPoints」の最新版「InfiPoints Ver.5.0」に追加することを発表した。

公開 2018年12月03日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　エリジオンは、3Dレーザースキャナーで計測した複数の点群データを用いた自動合成の成功率を向上させる新技術と、プラント、ビル、大型船舶などを計測した点群データを基に、バルブのデータを簡単に作成できる機能を開発。これらを2019年1月リリース予定の点群データ処理ソフトウェア「InfiPoints」の最新版「InfiPoints Ver.5.0」に追加することを発表した。

&raquo リバースエンジニアリングの手間を軽減、3次元測定データをIGES変換するクラウドサービス

&raquo 人間による官能検査から3Dスマートセンサーによる非接触検査へ

&raquo 世界に1つだけの眼鏡を3Dスキャンと3Dプリントで――オーダーメイド眼鏡製造用プラットフォーム

&raquo 0.5秒で3D撮影が可能な新型ボディースキャナー、体形データを活用できるAPIも

特徴的な平面形状が少ない構造物でも短時間の合成が可能に

　複数の点群データを用いた自動合成の成功率を向上させる新技術については、点群データから抽出した平面形状を利用する従来の自動合成に加え、上方から見た点群データのシルエットを基に、複数データの位置合わせを自動で実行するアルゴリズムを開発した。これにより、建物の壁など、特徴的な平面形状が少ない屋外プラントや土木工事現場、史跡などでの3D計測およびデータ活用を促進すると同時に、目視や手作業でのデータ合成の手間や負荷を大幅に軽減できるという。

複数の点群データを用いた自動合成の成功率を向上させる新技術を開発（出典：エリジオン）

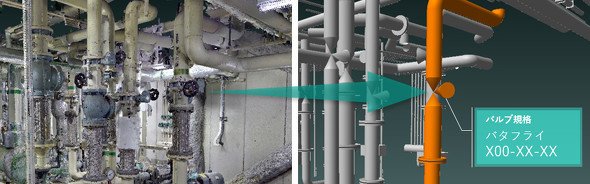

　計測した点群データを基にバルブデータを作成する機能では、プラントエンジニアリングで重要となる配管系統上のバルブの位置や種類の情報を、現場を計測した点群データを基に作成できる。点群データのバルブ部分に、機能的な意味合いを付加することで、リニューアル施工時、ユーザーは点群データを系統図として活用できる。また、点群データを国際標準規格IFC形式や、一般的な標準ファイルフォーマットDWG形式で出力し、設備CADソフトに受け渡すことで、配管およびバルブのBIMモデル／3Dアイソメ図作成にかかる時間を短縮することも可能だ。
