エリジオン、CADモデルを軽量化する全自動の形状簡略化技術を「EX8.0」に搭載

エリジオンは、製造業における3Dデータの変換および活用を支援するソリューション「ASFALIS」の最新バージョン「ASFALIS EX8.0」と、同じく「CADdoctor」の最新バージョン「CADdoctor EX8.0」を発表した。

公開 2018年04月20日 07時00分

更新 2018年06月28日 11時01分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　エリジオンは2018年4月6日、製造業における3Dデータの変換および活用を支援するソリューション「ASFALIS」の最新バージョン「ASFALIS EX8.0」と、同じく「CADdoctor」の最新バージョン「CADdoctor EX8.0」を発表した。主にCADモデルの形状を全自動で簡略化し、データ容量を削減する新機能が実装されている。提供開始は、ASFALIS EX8.0が同年4月6日、CADdoctor EX8.0が同年5月8日である。

　製造業の現場では、設計、解析、製造、調達、営業といった異なる部署や組織間をつなぐコミュニケーション媒体として、3Dデータが活用されている。これに伴い、ライセンス不要の無償ビュワーなどが普及して3Dデータの利用者層は拡大しているが、複雑な形状のパーツが組み合わさったアセンブリを扱う際はデータ容量が大きくなり、スムーズな情報共有や協業が困難だった。

◎「3D CAD」関連記事～導入・活用事例、課題、解説～など：

&raquo 業界トップのおにぎり成形機メーカーが取り組んだ“3D CAD推進”

&raquo 地下足袋メーカーが考えたトレーニングシューズ、その製品化と未来の靴づくりを支えるデジタル技術

&raquo エポック社が「シルバニアファミリー」の製品開発で実践する3Dモノづくり

&raquo 何のために3D CADを導入するのか――あらためて、その目的を明確に

&raquo 主要製品を完全網羅、商用3D CAD製品カタログ

⇒ 新着記事をチェックする

外形の簡略化と内部空間の削除によりCADモデルのデータ容量を低減

　このような課題を受け、現在、CADモデルの形状を自動で簡略化してデータ容量を軽量化するソリューションへのニーズが高まっている。また、3D CADデータには製品の競争力に直結する意匠や内部構造などの重要な情報が含まれており、情報管理体制強化の観点からも、情報の秘匿につながるモデル形状の簡略化の需要が拡大しているという。

　エリジオンでは、前バージョンの「EX7.0」において、大規模なアセンブリの内部空間を削除することでデータを軽量化する技術を実現していた。これに対し、今回のリリースでは、複雑な形状を単純な形状に置き換えたり、穴の入り口を大胆に埋めたりするなど、外形の簡略化と内部空間の削除をあわせて実施。これにより、ユーザーはより軽量化したデータを作成できるようになった。さらに複雑な形状であっても、その処理を完全自動で実行するのが特長で、この機能はASFALIS、CADdoctorの双方に搭載されている。

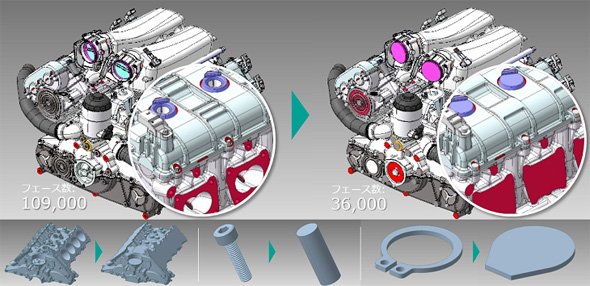

開口部、溝の穴埋めや、パートアセンブリのプリミティブ形状（直方体／円柱）、押し出し形状への置換により全自動で3Dデータを軽量化（出典：エリジオン）

　モデルの軽量化が求められるシーンとしては、生産ラインシミュレーションがある。工程設計時に生産ラインシミュレーションを行う際には、製造設備や生産品の詳細な形状は必要なく、おおよそのサイズや形状が確認できる簡略化された軽量モデルが求められる。

　また、社外関係者へのデータ提供も利用シーンとして挙げられる。部品サプライヤーなど、社外の協力会社と設計データをスムーズに共有するには、ネットワーク環境に依存せずスピーディーに受け渡しができる軽量データが必要となる。また形状簡略化によってモデルの機密部分が削除されるため、必要な情報だけを後工程に提供することができる。
