デジタルデータ活用で個別受注設計の完全自動化を目指すエリオットグループ（2/2 ページ）

公開 2018年03月26日 09時00分

更新 2018年05月07日 15時37分

著者

長町基

[TechFactory]

印刷する連載新着通知を受け取る

Windchillを活用したグローバル設計環境の構築

　Windchillを活用したグローバル設計環境構築については、システム構築に至る背景として、

日米間で異なる設計情報管理システムを使用しているため、同様の製品を互いに設計開発しているにもかかわらず設計情報が共有されていない
グローバル共通情報がないため、世界各地の保守拠点から必要な情報を取得できない
日本拠点にはCADデータ管理システムがなく、導入が急がれていた

などがあった。

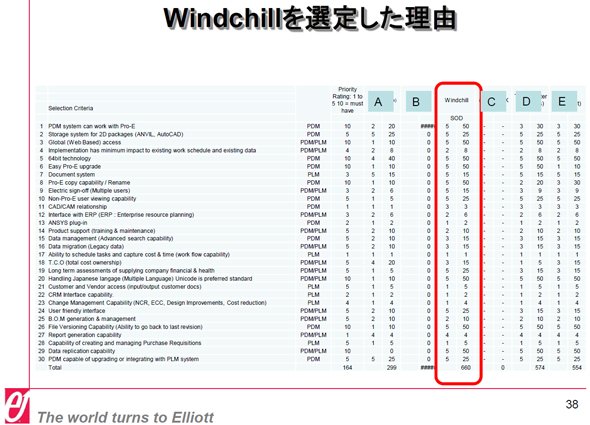

PTCの「Windchill」を選定した理由　※出典：エリオットグループ

　そこで、グローバルPLMシステムを構築することにより、グローバルな設計および保守業務の効率を向上させる目的で、システムの導入に至ったという。それ以前の設計現場のシステム環境について、柏井氏は「日本にはPLMがなく、図面システムは単なるPDFで平面情報だけを管理できるものでしかなかった。そこでPLMシステムを導入することになった」と説明する。

　Windchillを導入することで、3D CADソフトと親和性の高いCADデータ管理を導入し、日米間のCADデータ共有による設計効率の向上、世界各地の保守拠点に対する製品情報（図面など）の円滑な提供が可能となった。また、導入時には米国で5週間にわたって、業務フロー、変更管理、部品番号、モデルファイル名、その他の計算書などトピックスを決めて、集中討議を行った。その結果、最終的に日米で同じシステム環境となり、3Dデータ管理をはじめ、BOM管理、文書管理、変更管理、ワークフローの仕組みが構築できたという。

　PLMの導入により、現在、米Elliott設計部との共同設計（コンカレントエンジニアリング）を行っており、「米国で製品の外側だけを、そして日本で内部を設計し、アセンブリは日本で行うといったことを、CreoとWindchillを併用することで実現している」と柏井氏はそのメリットを語る。

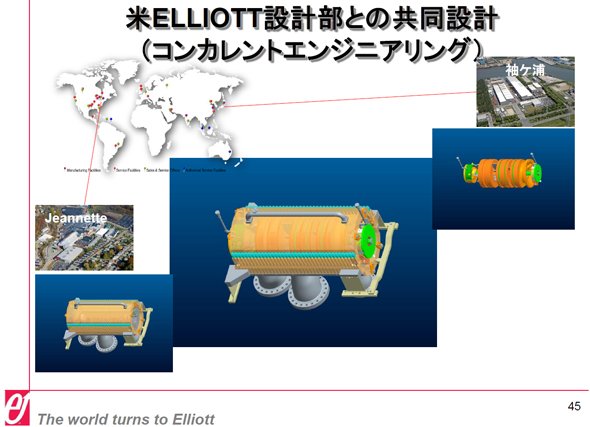

米Elliott設計部との共同設計（コンカレントエンジニアリング）　※出典：エリオットグループ

　最後に講演のまとめとして、柏井氏は「Creoの導入は、本当に効果があるのか？　という疑問もあったが、われわれの認識としては設計作業の効率アップに貢献している。作っている製品の性質、業種が違うこともあり一概には言えないが、少なくともわれわれのような受注設計生産に携わっている会社には“大きな力となる”ことを実感している」と強調。

　また、今後のデジタル革命における基盤として3Dデータは必須となり、さらにCreoとWindchillをあわせて使用することにより、効果はさらに上がるという。「特に、設計者の人数規模が大きい場合は必須の条件となるだろう」と柏井氏は述べる。
