武藤工業、デジカメ画像から3Dデータを生成する3Dスキャナー「MS-600N/PX」

武藤工業は、デジタルカメラで撮影した画像データから3Dデータを生成できる3Dスキャナー製品「MS-600N/PX」の受注を開始した。

公開 2017年12月18日 15時00分

更新 2019年01月10日 15時13分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

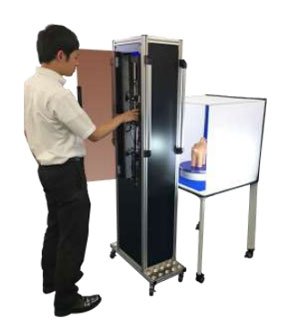

製品と使用イメージ（出典：武藤工業）

　武藤工業は2017年12月、3Dスキャナーの「MS-600N/PX」の受注開始を発表した。同製品は撮影した写真から3Dデータを作成できる。標準本体価格は250万円（税別）。同社が開発した同時シャッターユニットにより撮影間隔や回数を任意に設定できる。デジタルカメラ2台を標準で搭載している。デジタルカメラはニコン製とペンタックス製のどちらかを選択できる。デジタルカメラの解像度は2400万画素。その他、カメラ取り付けキット、SDHCカード2枚、回転テーブル、撮影照明キット、青色バックカーテン、ワークフローソフト＆PhoteScan用プラグインソフトが付属する。電源はAC100V、5A以下（モデリング用PCを含まず）。

◎「3Dデータ」関連記事～活用、事例、効果、メリット、課題～など

&raquo 設計・製造現場を変革する3D CAD／3Dデータ活用

&raquo 今こそ全ての情報を3Dモデルに集約せよ！　“3D正”の設計を実現する「MBD」

&raquo “つながらない”製造現場から脱却せよ！　XVLがもたらすデジタル革新とは

&raquo 3D軽量ビュワーから製造業のデジタル変革基盤へと飛躍する「XVL」とは？

&raquo 「VRから目が離せない」トヨタの語る3Dデータ活用事例

⇒ 新着記事をチェックする

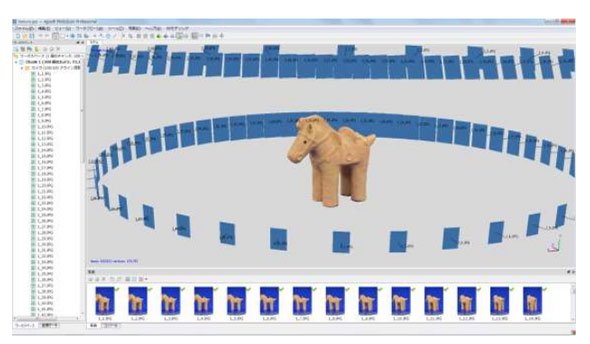

　スキャナーは、視点を変えながらカメラで撮影した複数の画像から、3D形状（幾何情報）とカメラ位置を同時算出する手法の「Structure from Motion」方式（フォトグラメトリー）を採用する。スキャナーの外形寸法は650×300×1710mm（キャスター部分含む）、カメラを含まない重量が約40kg。回転テーブルのサイズはφ309×82mm、耐荷重は最大25kg。対象ワークサイズ（測定物のサイズ）は、100mm～400mm角まで、デジタルカメラを増設することで最大600mm角まで拡大できる。スキャン時間は60Hzで60秒、50Hzで75秒。スキャン精度は、スキャン対象物と比較して±0.2％。「撮影に要する時間は60秒」（同社）。
