設計者CAEは普通の解析と何が違う？（2）
設計力の低下、設計品質問題に悩んだら「設計者CAE」の導入を検討しよう（2/2 ページ）
設計品質問題の解消に役立つ「設計者CAE」
バランス感覚が十分でない、適切な指示も受けられない経験の浅い設計者、コストと納期優先で設計対応に追われる環境、可視化されて良く見えてしまうモデルなど、設計者は設計品質問題が生じやすい環境にいるわけです。
こうしたリスクを排除するために活用すべきなのが、設計者CAEです。3D CADを運用する上で、そのパラメータのエビデンスを求める“電卓”としてのニーズがありました。このパラメータを求めることは、「寸法最適化」「形状最適化」ともいえます。さまざまなパラメータの組み合わせによって、比較検証が行われ、最も適正な数値を導き出し、それが設計寸法として定義されるわけです。
今日では「トポロジー最適化」という最適化手法もあります（トポロジー最適化についてはあらためて解説します）。目的は設計寸法を求めることにあるので、与えられる負荷条件などは同じです。このように、設計者CAEのスタートは比較検証にあったわけです。

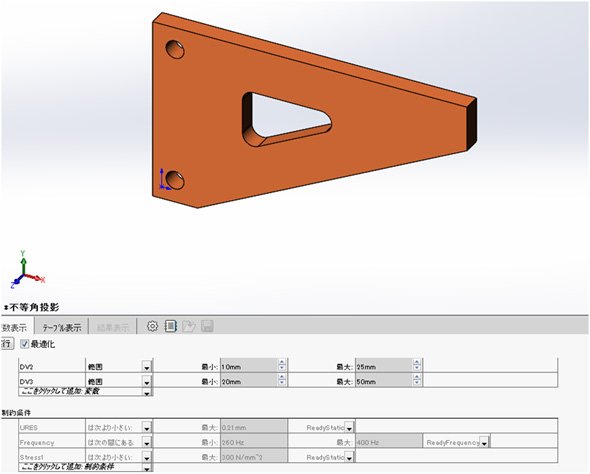

図3 「SOLIDWORKS Simulation」による最適化設定画面の一例
図3の例では、固有値と変位に制約を与えて、中央部の開口部寸法の最適化を図っています。この例のように、コスト＝体積（重量）として考えるのであれば、最軽量化することが解析のゴールであって、“象が踏んでも壊れない（これを知っているのは50代以上？）”ものがゴールではありません。
このような設計では、仕様を満たして限界まで軽くしようとする設計者の攻めの姿勢によって、同一条件の下（図3の例では同じ荷重と同じ拘束条件）で比較検証が行われるわけですが、ここには比較論による解析運用が存在するはずです……。（次回に続く）
