そして「Creo」へ――注目の新機能や今後の展開

　Creoは単体の製品名称というわけではなく、製品設計ソフトウェアの集合体である。「Creo Parametric」「Creo Direct」などの3次元ツール群、「Creo Layout」「Creo Sketch」などの2次元ツール群、「Creo View MCAD」「Creo Illustrate」などのビューイングツール群で構成される。これらCreoファミリーのアプリケーション間はシームレスな連携が可能で、他社CADファイルや中間ファイルなどもサポートする。

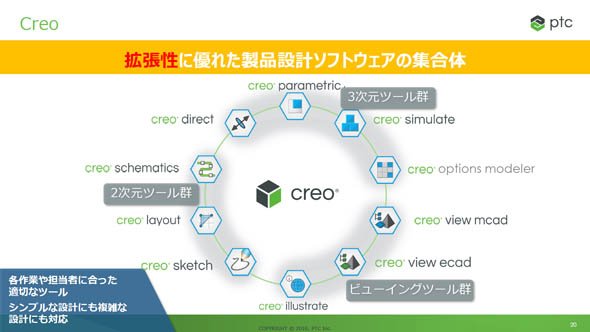

製品設計ソフトウェアの集合体「Creo」ファミリー（出典：PTCジャパン）

マルチCAD環境の課題を解決する「Unite Technology」

　芸林氏は、Creoの最近の動向として「マルチCAD対応」「CADとIoT（Internet of Things）」といったトピックを紹介。マルチCAD対応は、Creo以外の他社CADデータの取り扱いに関するもので、PTCは「Unite Technology」という技術を提供している。Unite Technologyは「インポート」「オープン」「自動更新」「名前を付けて保存」の4つからなり、インポートは他社CADデータをCreo形式に変換する機能で、オープンは他社CADデータをCreoでそのまま展開できる機能である。そして、自動更新は元となる他社CADデータ側で設計変更が発生した場合、その変更がCreoで利用中の他社CADデータにも自動反映される機能である。最後の名前を付けて保存は、Creoで作成／閲覧しているCADデータを他社CADのファイル形式でエクスポートできる機能である。このUnite Technologyにより、CAD環境の統合あるいは複数CADを用いたコラボレーション設計が容易に行えるようになる。

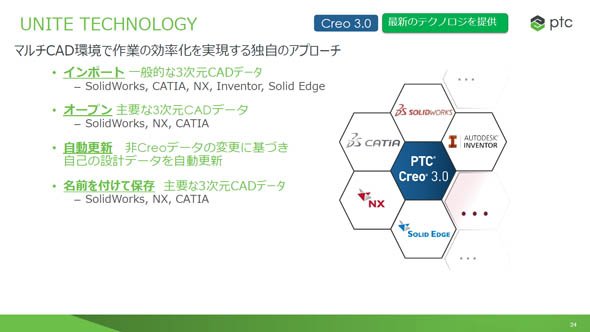

マルチCAD連携を可能にする「Unite Technology」（出典：PTCジャパン）

現実世界とバーチャルを融合した「デジタルツイン」

　さらにPTCは、IoTにも力を入れている。同社は、2014年1月にIoTプラットフォームの「ThingWorx」を買収。これにより、現実世界の製品に搭載されたセンサーからのデータをThingWorx経由で設計（Creo）側に取り込んだり、Creo上に配置した「バーチャルセンサー」による算出結果を実製品側にフィードバックしたりできるようになるという。IoTを活用した設計開発アプローチは、例えば実際の製品の利用状況を分析して次期モデルの改善に役立てたり、新製品／サービスの創出に生かしたりできる。「3D CAD単体で見た場合、第3世代以降、革新的と呼べるほどの大きな変化はなかった。非常に差別化が難しい状況の中で、IoTプラットフォームを自社で所有している点は、PTCの大きな強みといえる」と芸林氏。

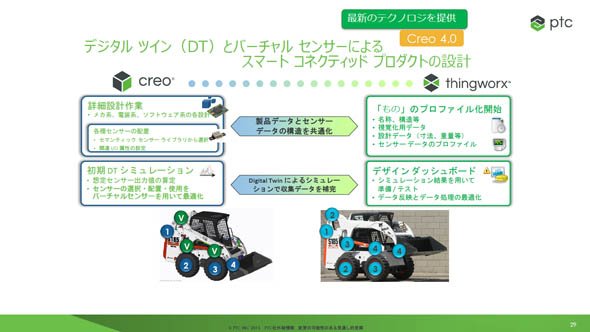

「デジタルツイン」と「バーチャルセンサー」によるプロダクト設計（出典：PTCジャパン）

　またデジタルツインによる体験をさらに拡張する手段として、PTCはAR（拡張現実）の可能性も提案する。2015年11月に買収したAR開発プラットフォーム「Vuforia」により、例えば現実世界の実製品上にデジタル情報を重ねて表示しメンテナンス作業を支援したり、実物に近いイメージでデザインレビューを行ったりすることができる。「こうした展開も、真のデータとして3次元モデルがあるからこそ実現できるものだ。今後、設計製造以外のシーンでも3次元モデルが活用されていくだろう」（芸林氏）。

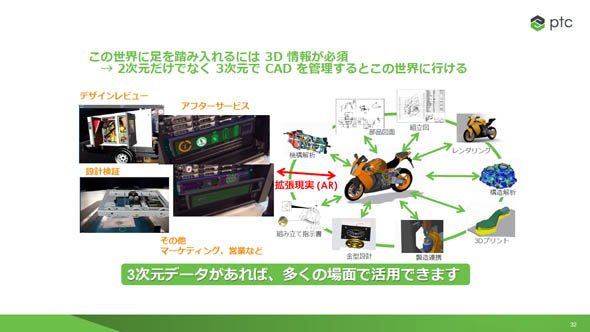

3Dデータを中心としたさまざまな用途への応用と可能性（出典：PTCジャパン）

3Dプリンタ関連機能も強化中

　その他、芸林氏は3Dプリンタ関連機能の強化についても言及。「Creo 4.0」から格子形状を作る機能が盛り込まれている。そして近い将来、トポロジー最適化やメタルプリンティング（金属造形）に関する機能強化も予定しているという。「3Dプリンタベンダーとも情報交換をしながら、新しいモノづくりの在り方、製造方式にいち早く対応していきたい」と芸林氏は話す。
