椿本チエインアクシアモータ

油漏れリスクを排除した直交中空ギヤモーター

椿本チエインは、油漏れリスクを排除した直交中空ギヤモーター「アクシアモータ」を発表した。

公開 2017年04月12日 15時00分

更新 2017年12月22日 18時37分

著者

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　椿本チエインは2017年3月、油漏れリスクを排除した直交中空ギヤモーター「アクシアモータ」を同年4月1日に発売すると発表した。小型軽負荷コンベヤーの駆動部向けの製品で、2017年度の販売計画は4億円、2020年度は10億円を目標としている。

◎編集部イチ押し関連記事：

　同製品は、新たに開発した密着性の高いグリスをギヤ歯面に塗布した。さらに、ギヤ部にグリスを封じ込めるポケット機構を採用することにより、グリス漏れを回避する。

「アクシアモータ TCシリーズ」

　また、出力軸とギヤを一体化し、後加工を可能な限り排除したデザインのギヤケースと、小型軽負荷搬送用途に適したモーターを採用。油漏れしない構造によりオイルシール部を簡素化し、大幅なコストダウンを達成した。

　加えて、ギヤを2段構造にしてケースを小型化し、コンベヤー駆動部の省スペース化を実現。駆動軸に直接組み付ける中空軸専用のギヤモーターにより、チェーンスプロケットなど、他の動力伝達部品とそのメンテナンスも不要となった。中空軸径は25mmで、軸穴径30mmにもオプション対応が可能だ。

モジュラーチェーンコンベヤー駆動の使用例

　近年のインターネット通販ビジネスの拡大に伴い、物流センターの新設が相次ぎ、小型軽負荷コンベヤーの需要が急増しており、その駆動源であるギヤモーターの油漏れトラブルが課題となっている。アクシアモータは、この課題に応えるべく直交中空ギヤモーターとして開発された。

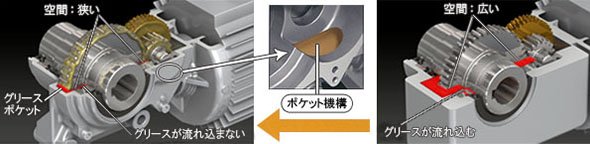

新開発のグリスとポケット機構、従来のグリスバス潤滑方式
